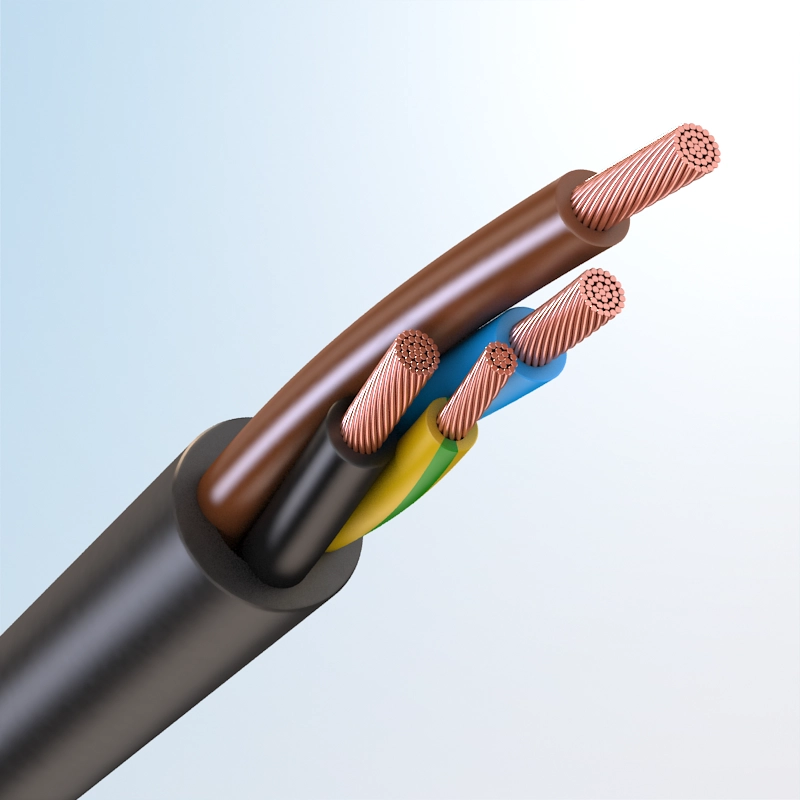

Кабель силовой гибкий не распространяющий горение ТОФЛЕКС КГН

Проверить кабель


Кабели предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям на номинальное переменное напряжение 380 В номинальной частотой до 50 Гц и 660 В номинальной частотой до 400 Гц.

КОД ОКП — 35 4400

Технические характеристики

Вид климатического исполнения по ГОСТ 15150
Вид климатического исполнения по ГОСТ 15150
УХЛ категории размещения 1 и 2
Температуры эксплуатации
Длительно допустимая температура на токопроводящих жилах кабеля
не должна превышать 80 °С
Растягивающие усилия на кабель
19,6 Н (2 кгс) на 1 мм²
Токовые нагрузки на кабель при температуре окружающей среды 25°С
должны быть не более указанных в Таблице 3
Условия прокладки и монтажа
Монтаж должен проводиться при температуре
не ниже минус 15°С
Минимальный радиус изгиба кабеля при монтаже и эксплуатации
не менее 8 номинальных наружных диаметров кабеля
Рабочее напряжение и частота
Номинальное переменное напряжение 380 В номинальной частотой до 50 Гц и 660 В номинальной частотой до 400 Гц
Кабели на напряжение 660 В могут использоваться в электрических сетях на постоянное напряжение 1000 В
Транспортировка и хранение
Условия транспортировки и хранения должны соответствовать требованиям ГОСТ 18690
Условия транспортирования кабелей в части воздействия климатических факторов внешней среды должны соответствовать группе Ж1 по ГОСТ 15150
Условия хранения кабелей должны соответствовать группе Ж2 по ГОСТ 15150
Хранение кабелей под навесом должно быть не более 1 года, в закрытых отапливаемых помещениях не более 2-х лет
Строительная длина кабелей
Строительная длина кабелей должна соответствовать указанной в Таблице 2
Гарантийный срок
Изготовитель гарантирует соответствие кабелей требованиям настоящих технических условий при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации
Гарантийный срок эксплуатации кабелей — 6 месяцев со дня ввода в эксплуатацию

Таблица 2 — Строительная длина кабелей

Номинальное сечение основных жил, мм2 Строительная длина, м, не менее Примечание
От 0,75 до 35,0 включительно 150 Допускается в партии не более 20% кабелей длиной не менее 20 м
≤ 50,0 ≤ 240,0 100
Примечание — строительные длины кабелей, поставляемых в бухтах, должны оговариваться при заказе.


Таблица 3 — Значения токовых нагрузок в зависимости от количества и сечений токопроводящих жил

Номинальное сечение основных, мм2 Токовые нагрузки, А, не более
для одножильных кабелей для двухжильных кабелей с жилой заземления и без неё для трехжильных кабелей с жилой заземления и без неё для трехжильных кабелей с жилой заземления и без неё, одной или двумя вспомогательн. жилами для четырехжильных кабелей для пятижильных кабелей
0,75 24 22
1 —   28 24 20 20
1,5 —   35 31 27 25 25
2,5 69 47 42 39 35 30
4 89 60 55 49 45 40
6 115 75 69 62 55 50
10 144 97 88 82 75 70
16 189 128 116 114 95 90
25 240 162 150 148 125 115
35 298 200 180 178 150 140
50 362 245 226 222 180 175
70 437 290 272 220 210
95 522 347 327 260 250
120 609 407 385 300 290
150 648 440 420 346 337
185 697 480 460 395 380
240 748 530 500 443 428

Конструкция

Токопроводящая жила — из медной проволоки, в том числе луженой, 5 класс по ГОСТ 22483-2012. Число жил в кабеле от 1 до 5.

Номинальное сечение основных токопроводящих жил должно быть от 0,75 до 300 мм². Номинальное сечение жилы заземления и вспомогательных жил в зависимости от сечения основных жил должно соответствовать указанному в Таблице 1.

Обмотка — токопроводящая жила должна быть обмотана пленкой ПЭТ-Э.

Изоляция — из не распространяющей горение полимерной высокоэластичной композиции. Номинальная толщина изоляции должна соответствовать ГОСТ 23286-78.

Скрутка — изолированные жилы должны быть скручены в кабель. Кабели с числом основных жил 2 и 3 могут изготавливаться с одной жилой заземления, либо с одной или двумя вспомогательными жилами. В многожильных кабелях с жилами одинакового сечения одна из жил может использоваться в качестве нулевой жилы.

Оболочка — из не распространяющей горение полимерной высокоэластичной композиции. Номинальная толщина оболочки должна соответствовать ГОСТ 23286-78.

Применение

Кабели предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям на номинальное переменное напряжение 380 В номинальной частотой до 50 Гц и 660 В номинальной частотой до 400 Гц.

Кабели на напряжение 660 В могут использоваться в электрических сетях на постоянное напряжение 1000 В.


Таблица 1 — Номинальное сечение жилы заземления и вспомогательных жил в зависимости от сечения основных жил.

Номинальное сечение токопроводящих жил, мм2
основных заземления вспомогательных основных заземления вспомогательных
0,75 0,75 - 35 10 10
1 1 - 50 16 10
1,5 1,5 - 70 25 10
2,5 1,5 2,5 95 35 -
4 2,5 4 120 35 -
6 4 4 150 50 -
10 6 6 185 70 -
16 6 6 240 95 -
25 10 10
