Провод обмоточный с эмалевой, эмалево-волокнистой и пленочной изоляцией

Проверить кабель

Предназначены для применения в электрических машинах, аппаратах и приборах.

Конструкция:

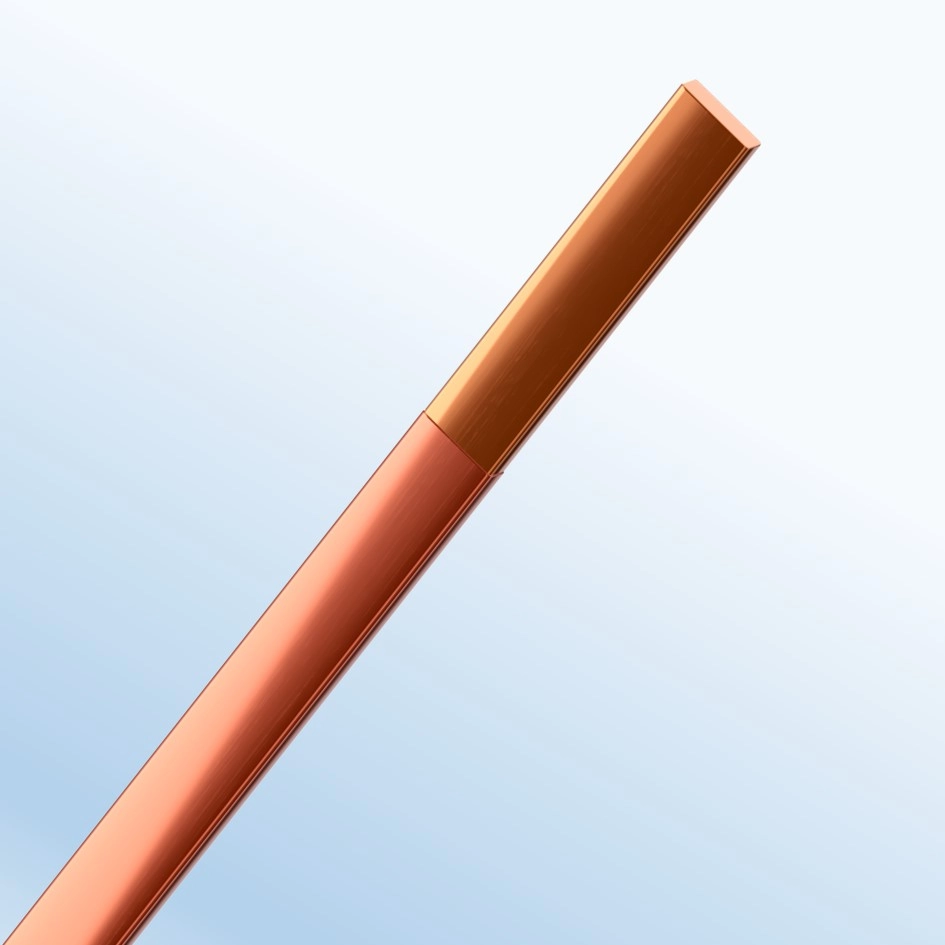

·        ПЭЭИП1-155

-         Токопроводящая жила – медная, прямоугольная;

-         Изоляция – из полиэфиримидного лака (тип 1).

·        ПЭЭИП2-155

-         Токопроводящая жила – медная, прямоугольная;

-         Изоляция – из полиэфиримидного лака (тип 2).

Условия эксплуатации:

·        Класс нагревостойкости по ГОСТ 8865: F (155 °С);

·        Минимальная температура окружающей среды при эксплуатации: минус 60 ⁰С;

·        Гарантийный срок хранения – 1 год с даты изготовления.

Маркоразмеры:

         Толщина: от 0,8 до 4,0 мм;

         Ширина: от 3,0 до 16,0 мм;

         Сечение: от 5 до 64 мм².

Предназначены для изготовления обмоток электрических машин






Конструкция:

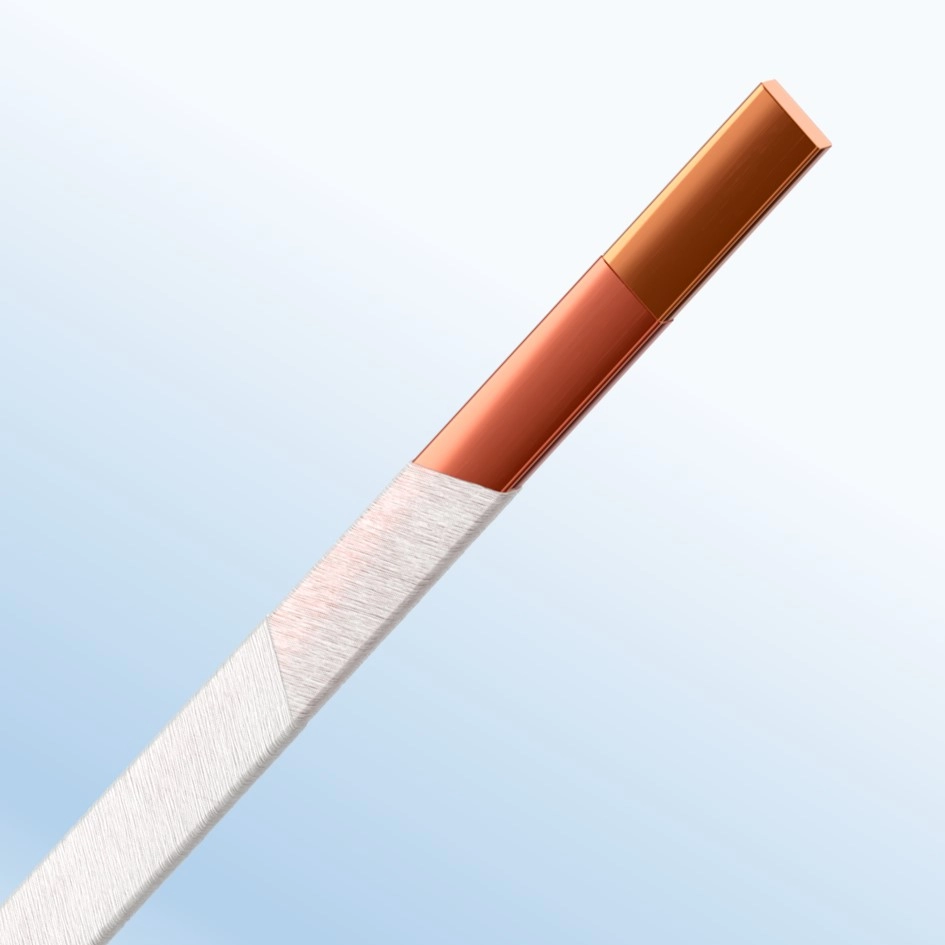

• ПЭТВСД
- Токопроводящая жила – медная, прямоугольная;
- Изоляция – теплостойкая высокопрочная эмаль и два слоя обмотки из стеклянных нитей с пропиткой теплостойким лаком;
• ПЭТВСДТ
- Токопроводящая жила – медная, прямоугольная;
- Изоляция – теплостойкая высокопрочная эмаль и два слоя обмотки из стеклянных нитей с пропиткой теплостойким лаком, утонённая;
• ПЭТСД
- Токопроводящая жила – медная, прямоугольная;
- Изоляция – теплостойкая эмаль и два слоя обмотки из стеклянных нитей с пропиткой теплостойким лаком;
• ПЭТВСЛД
- Токопроводящая жила – медная, прямоугольная;
- Изоляция – теплостойкая высокопрочная эмаль и два слоя обмотки из стеклополиэфирных нитей
• ПЭТВСЛДТ
- Токопроводящая жила – медная, прямоугольная;
- Изоляция – теплостойкая высокопрочная эмаль и два слоя обмотки из стеклополиэфирных нитей, утонённая;
• ПЭТСЛД
- Токопроводящая жила – медная, прямоугольная;
- Изоляция – теплостойкая эмаль и два слоя обмотки из стеклополиэфирных нитей.

Условия эксплуатации:
• Класс нагревостойкости по ГОСТ 8865: F (155 °С) (провода марок ПЭТВСД, ПЭТВСДТ, ПЭТВСЛД, ПЭТВСЛДТ);
Класс нагревостойкости по ГОСТ 8865: Н (180 °С) (провода марок ПЭТСД, ПЭТСЛД).
• Минимальная температура окружающей среды при эксплуатации: минус 60 ⁰С;
• Гарантийный срок хранения – 6 месяцев с даты изготовления.
Маркоразмеры:
Толщина: от 0,8 до 4,0 мм;
Ширина: от 3,0 до 16,0 мм;
Сечение: от 5 до 64 мм2.

Технические характеристики
• Пробивное напряжение – не менее 900 В
• Эластичность при изгибе

Предназначены для работы в системе изоляции электродвигателей с пропиткой лаками и компаундированием.

Конструкция:

·        ППИПК-Т

-         Токопроводящая жила – медная, прямоугольная;

-         Изоляция – из полиимдно-фторопластовой пленки. Номинальная удвоенная толщина изоляции 0,16 мм.

·        ППИПК-1

-         Токопроводящая жила – медная, прямоугольная;

-         Изоляция – из полиимдно-фторопластовой пленки. Номинальная удвоенная толщина изоляции 0,23 мм.

·        ППИПК-2

-         Токопроводящая жила – медная, прямоугольная;

-         Изоляция – из полиимдно-фторопластовых пленок. Номинальная удвоенная толщина изоляции 0,30 мм.

·        ППИПК-3

-         Токопроводящая жила – медная, прямоугольная;

-         Изоляция – из полиимдно-фторопластовых пленок. Номинальная удвоенная толщина изоляции 0,35 мм.

Условия эксплуатации:

·        Класс нагревостойкости по ГОСТ 8865: 200 (200 °С);

·        Минимальная температура окружающей среды при эксплуатации: минус 60 ⁰С;

·        Гарантийный срок хранения – 1 год с даты изготовления.

 Маркоразмеры:

         Толщина: от 0,8 до 5,6 мм;

         Ширина: от 2,0 до 19,5 мм.

 Технические характеристики

·        Электрическое сопротивление изоляции, пересчитанное на 1 км и 20 °С – не менее 200 МОм.

·        Изоляция проводов эластична при изгибе на стержень диаметром 4B, где В – ширина провода;

·        Ресурс работы проводов 20000 часов.

Предназначены для изготовления обмоток электрических машин.

Конструкция:

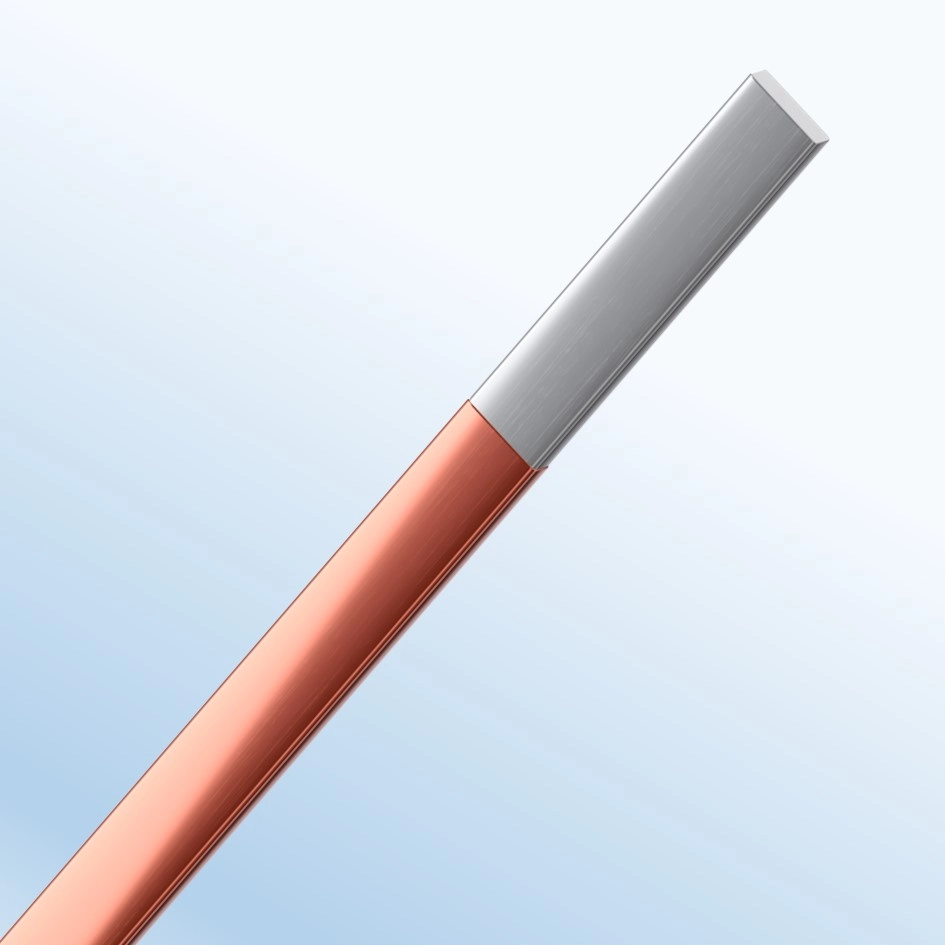

·        ПАЭП-155

-         Токопроводящая жила – алюминиевая, прямоугольная;

-         Изоляция – из полиэфиримидного лака;

·        ПАЭП-180

-         Токопроводящая жила – алюминиевая, прямоугольная;

-         Изоляция – из полиэфиримидного лака;

·        ПЭАП1-155

-         Токопроводящая жила – алюминиевая, прямоугольная;

-         Изоляция – из полиэфиримидного лака, с толщиной изоляции по типу 1;

·        ПЭАП2-155

-         Токопроводящая жила – алюминиевая, прямоугольная;

-         Изоляция – из полиэфиримидного лака, с толщиной изоляции по типу 2.

Условия эксплуатации:

Класс нагревостойкости по ГОСТ 8865: F (155 °С) (провода марок ПАЭП-155, ПЭАП1-155, ПЭАП2-155);

Класс нагревостойкости по ГОСТ 8865: Н (180 °С) (провод марки ПАЭП-180).

Минимальная температура окружающей среды при эксплуатации: минус 60 ⁰С;

Гарантийный срок хранения – 1 год с даты изготовления.

Маркоразмеры:

         Толщина: от 1,5 до 5,6 мм;

         Ширина: от 5,0 до 16,0 мм;

         Сечение: от 10 до 80 мм2.
