Кабель шахтный для питания подвижного электрооборудования ТОФЛЕКС КГШРЭКП

Кабели предназначены для нестационарной прокладки и присоединения передвижных машин и электрооборудования в подземных выработках на напряжение до 1140 В переменного тока частотой до 50 Гц в условиях повышенных механических нагрузок. Жилы управления кабелей предназначены для питания вспомогательного оборудования на напряжение до 220 В переменного тока частотой до 50 Гц.

КОД ОКП — 35 4100

Технические характеристики

Вид климатическое исполнения по ГОСТ 15150
Вид климатическое исполнения по ГОСТ 15150
УХЛ, категория размещения 5
Кабели не распространяют горение при одиночной прокладке и соответствуют классу пожарной опасности О1.8.2.3.4 по ГОСТ 31565
Условия эксплуатации
Температура эксплуатации
от −60°С до +90°С
Максимальная температура нагрева токопроводящей жилы
+90°С
Максимально допустимая температура проводника при КЗ
+250 °С
Условия прокладки и монтажа
Прокладка и эксплуатация кабелей должна производиться в соответствии с «Правилами безопасности в угольных и сланцевых шахтах», «Правилами технической эксплуатации угольных и сланцевых шахт». Не допускается закручивание кабеля на угол более 2π рад на длине 1 м в любую сторону
Радиус изгиба
Минимальный радиус изгиба кабеля при монтаже и эксплуатации
не менее 5Dн, где Dн — номинальный наружный диаметр кабеля
Токовые нагрузки
Токовые нагрузки на кабели при длительной температуре нагрева жил для температуры окружающей среды 25˚С должны быть не более указанных в таблице 2
Для повторно-кратковременных, кратковременных режимов работы электроприемников и температуры окружающей среды, отличной от 25˚С, токовые нагрузки пересчитываются в соответствии с «Правилами устройства электроустановок»
Не допускается эксплуатация кабеля с повреждённой оболочкой
Рабочее напряжение и частота
Основных жил
рабочее напряжение 1140 В переменного тока частотой 50 Гц
Жил управления
рабочее 220 В переменного тока частотой 50 Гц
Транспортировка и хранение
Условия хранения и транспортировки должны соответствовать категории ОЖ3 по ГОСТ 15150
Гарантийный срок эксплуатации кабеля при условии соблюдения условий хранения, транспортировки и эксплуатации — 6 месяцев. Начало гарантийного срока исчисляется с момента изготовления кабеля
Срок службы кабелей должен быть не менее 1 года при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации, согласно указанным техническим условиям. Срок службы исчисляется со дня ввода кабеля в эксплуатацию
Строительная длина кабелей
Строительная длина кабелей должна быть не менее 200 м
Допускается в партии не более 10% кабелей длиной не менее 100 м от общей длины сдаваемой партии

Таблица 2 — Токовые нагрузки

Номинальное сечение основных токопроводящих жил, мм2 Токовая нагрузка, А для кабелей с длительно допустимой температурой нагрева жил 90˚С
25 182
35 222
50 274
70 337
95 392
120 440
150 495

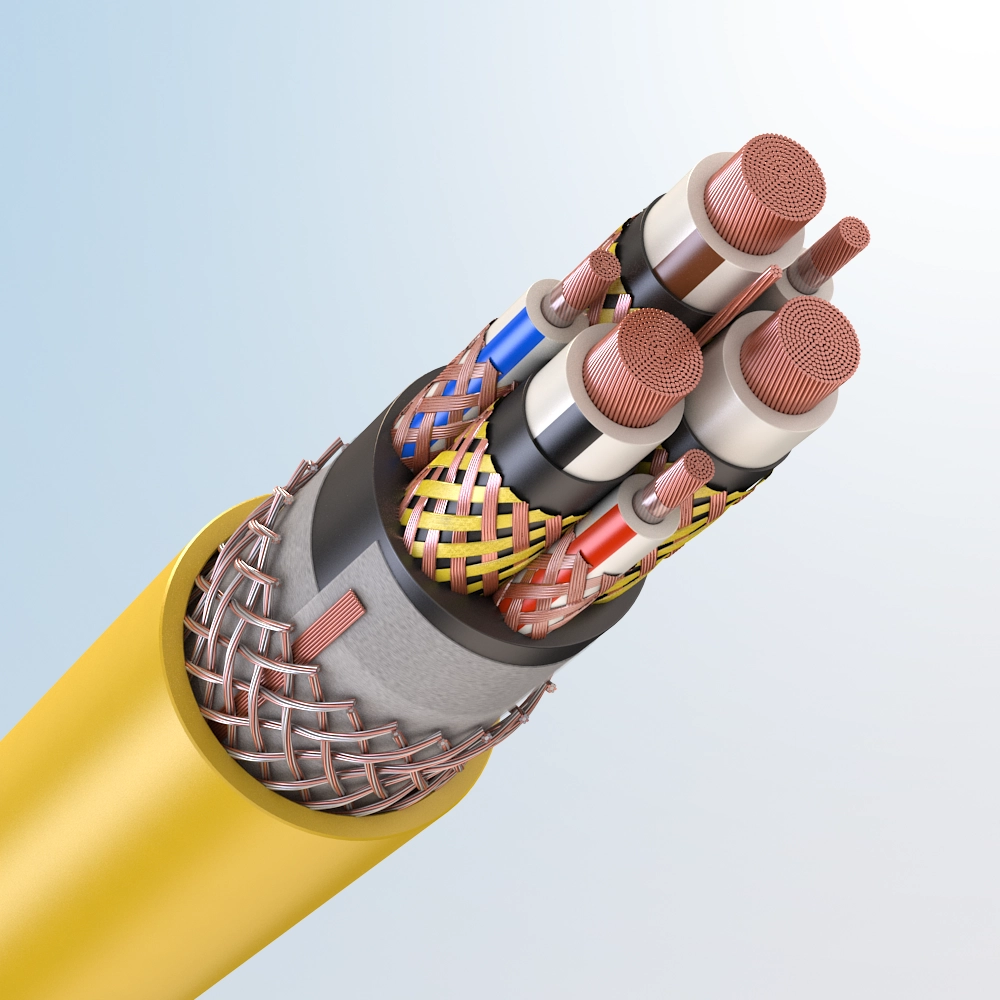

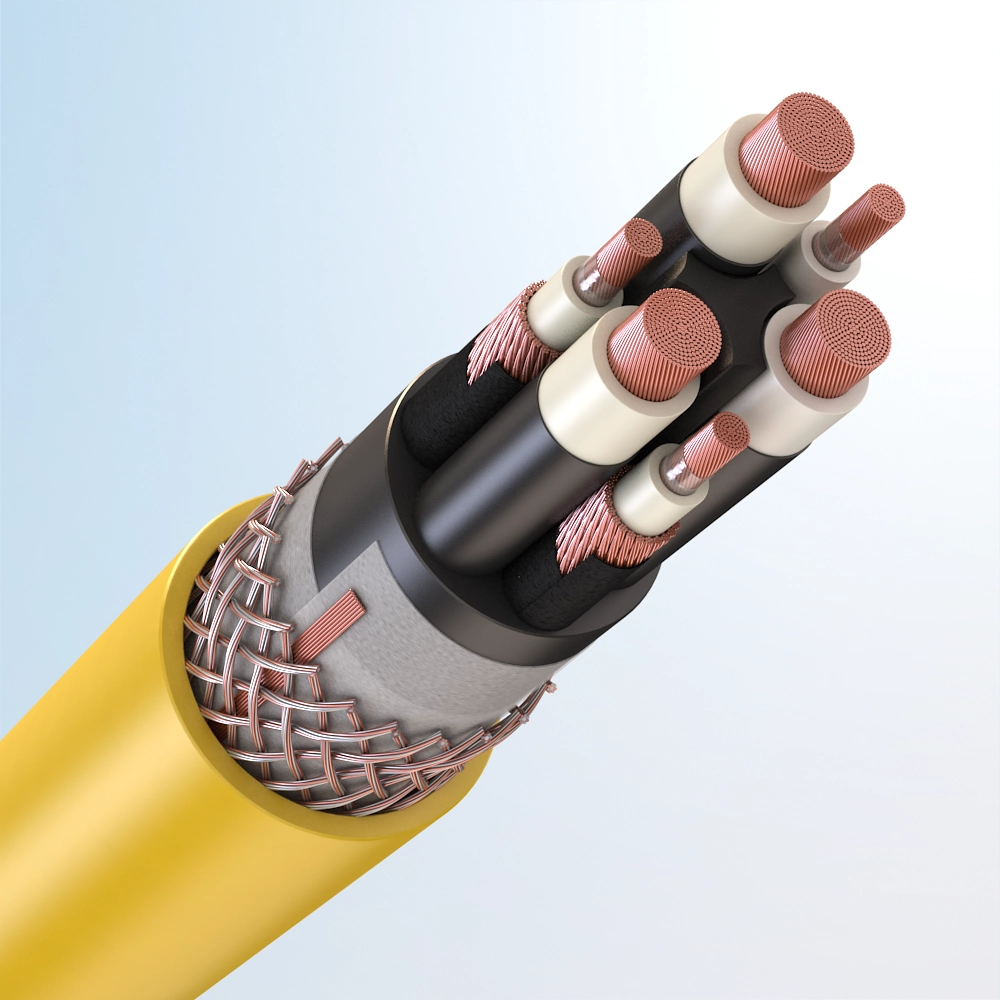

Конструкция

Токопроводящая жила выполнена из медных или медных луженых проволок 6 класса гибкости по ГОСТ 22483.

Количество токопроводящих жил и номинальное сечение указано в таблице 1.

Изоляция основных жил выполнена из этиленпропиленовой резины. Изоляция жил управления — из термопластичного полимера.

Экран по основным жилам выполняется в виде оплетки из медных или медных луженых проволок и синтетических нитей.

Скрутка — основные экранированные токопроводящие жилы и жилы управления скручены вокруг жилы заземления.

Внутренняя оболочка выполнена из термопластичного полимера.

Броня выполнена в виде оплетки, состоящей из стренг, скрученных из синтетической нити, медных и стальных оцинкованных проволок.

Наружная оболочка выполнена из термопластичного полиуретанового эластомера.

Применение

Кабели предназначены для нестационарной прокладки и присоединения передвижных машин и электрооборудования в подземных выработках на напряжение до 1140 В переменного тока частотой до 50 Гц в условиях повышенных механических нагрузок. Жилы управления кабелей предназначены для питания вспомогательного оборудования на напряжение до 220 В переменного тока частотой до 50 Гц.

КОД ОКП — 35 4100


Таблица 1 — Число и номинальное сечение токопроводящих жил

Тип токопроводящей жилы Количество жил, шт. Номинальное сечение, мм2
Основная жила 3 25 — 150
Жила заземления 1 10 — 70
Жила управления 3 2,5; 4
Кабели силовые гибкие шахтные экранированные и бронированные с гибкой медной или медной луженой токопроводящей жилой, с изоляцией из этиленпропиленовой резины, с оболочкой из термопластичного полиуретанового эластомера


16 маркоразмеров
