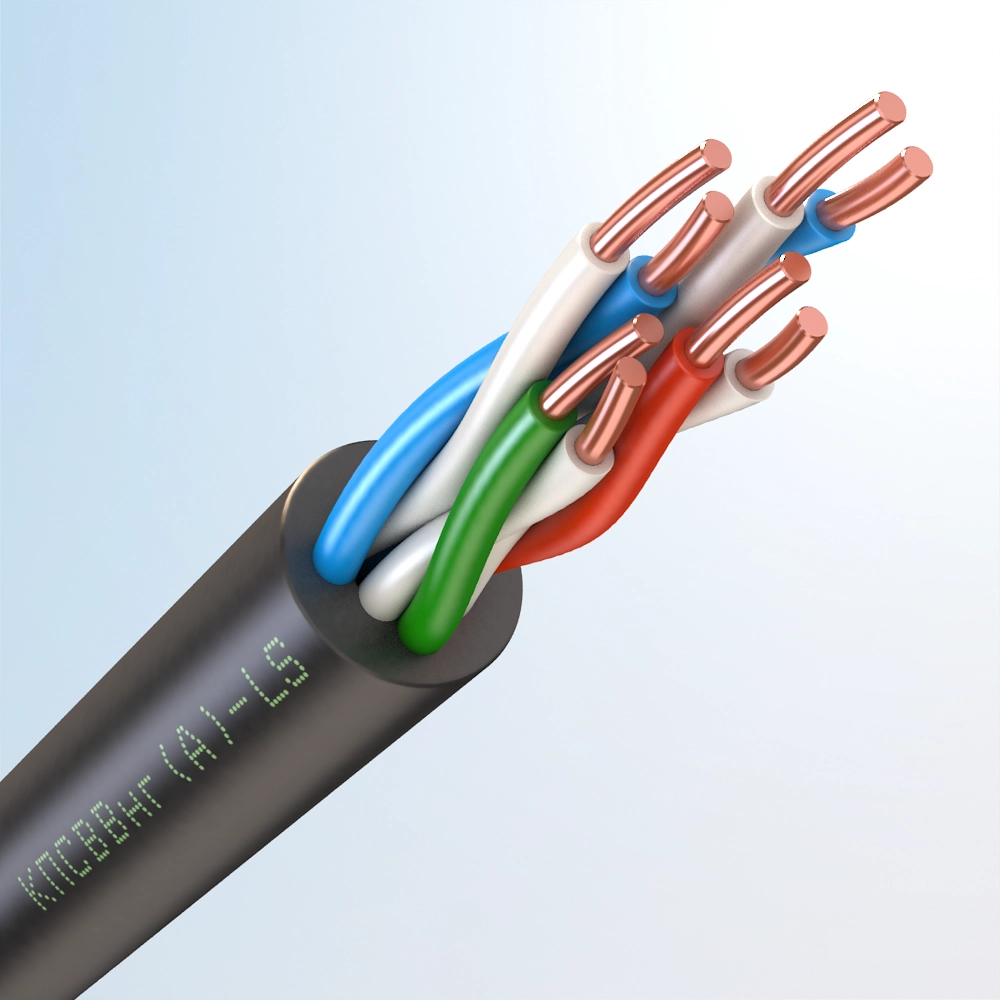

Кабели для систем сигнализации и управления

Кабели предназначены для групповой стационарной прокладки в системах сигнализации, системах контроля доступа, а также других систем управления, контроля и связи. Кабели предназначены для работы при напряжении 300 В переменного тока, частотой 50 Гц.

Технические характеристики

Вид климатического исполнения по ГОСТ 15150-69
УХЛ категории размещения 3,4
Диапазон температур эксплуатации
от −50 С до +70 С
Относительная влажность воздуха при температуре
до +35 С до 98%
Монтаж кабелей на открытом воздухе должен производится
при температуре
не ниже −15 С
Номинальная частота
50 Гц
Испытательное переменное напряжение частотой 50 Гц
2,0 кВ
Электрическое сопротивление изоляции, пересчитанное на 1 км
не менее 100МОм
Электрическая емкость пары, пересчитанная на 1 км
с сечением жил 0,5 0 мм2
не более 110 нФ
с сечением жил 0,75 0 мм2
не более 120 нФ
с сечением жил 1,00 0 мм2
не более 122 нФ
с сечением жил 1,5 0 мм2
не более 125 нФ
с сечением жил 2,5 0 мм2
не более 150 нФ
Минимальный радиус изгиба при монтаже должен быть не менее 10 наружных диаметров кабеля, однократно не менее 7 наружных диаметров
Строительная длина кабелей
100 м
Гарантийный срок эксплуатации кабелей
6 месяцев
Срок службы кабелей
15 лет

Конструкция

  1. Токопроводящая жила — медная мягкая 1 класса по ГОСТ 22483. Допускается изготавливать многопроволочную токопроводящую жилу.
  2. Термический барьер — токопроводящие жилы для огнестойких кабелей должны быть обмотаны двумя слоями слюдосодержащей ленты. Толщина слюдосодержащих лент не менее 0,12 мм.
  3. Изоляция — из поливинилхлоридного пластиката или полимерной композиции, не содержащей галогенов.
  4. Скрутка — изолированные жилы должны быть скручены в пары. Пары должны быть скручены в сердечник. Изолированные жилы в кабелях с числом пар до двух включительно должны иметь отличительную расцветку всех жил. Кабели с числом пар 4 и более в каждом повиве в паре должны иметь счетную и направляющую жилы. Двухпарные кабели могут изготавливаться в круглом и в плоском исполнении.
  5. Разделительный слой- для экранированных кабелей подпуском или обмоткой пленка из полимерных лент.
  6. Экран — из металлополимерной ленты или другой равноценный материал, с перекрытием не менее 30 %. Вдоль экрана, наложенного подпуском, должна быть продольно проложена медная проволока диаметром 0,4 — 0,6 мм.
  7. Внутренняя оболочка — для бронированных кабелей из поливинилхлоридного пластиката или полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
  8. Броня — из стальных оцинкованных проволок номинальным диаметром 0,30 мм выполнена методом оплетки или сплошным повивом. Коэффициент поверхностной плотности оплетки из стальных оцинкованных проволок должен быть не менее 80%.
  9. Наружная оболочка — из поливинилхлоридного пластиката или полимерной композиции, не содержащей галогенов.

Кабели, не распространяющие горение при групповой прокладке с индексом «LS», «HF», «LSLTx», в том числе огнестойкие, должны иметь заполнение между изолированными жилами и иметь форму, близкую к круглой.

Применение

Кабели предназначены для групповой стационарной прокладки в системах сигнализации, системах контроля доступа, а также других систем управления, контроля и связи.

Кабели предназначенны для работы при напряжении 300 В переменного тока, частотой 50 Гц.

Кабели в исполнении «нг(А)-LS», «нг(А)-HF» «нг(А)-FRLS», «нг(А)-FRHF» «нг(А)-LSLTx», «нг(А)-FRLSLTx» могут эксплуатироваться на атомных станциях вне гермозоны в системах АС класса 2, 3 и 4 по классификатору ОПБ 88/97 (ПНАЭ Г-01-011).

Кабели для систем сигнализации и управления с медными жилами, скрученными в пару, с изоляцией и оболочкой из поливинилхлоридного пластиката
44 маркоразмера
Кабель для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией, внутренней и наружной оболочками из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, бронированный, огнестойкий
1 маркоразмер
Кабели для систем сигнализации и управления с медными жилами, скрученными в пару, с изоляцией из поливинилхлоридного пластиката и оболочкой из поливинилхлоридного пластиката пониженной горючести
1 маркоразмер
Кабели для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, огнестойкий
45 маркоразмеров
Кабели для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката с пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, огнестойкий
45 маркоразмеров
Кабели для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
45 маркоразмеров
Кабели для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката с пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения
45 маркоразмеров
Кабели для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката, экранированные
44 маркоразмера
Кабель для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, экранированный, огнестойкий
46 маркоразмеров
Кабели для систем сигнализации и управленияи с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким  дымо- и газовыделением, с низкой токсичностью продуктов горения, экранированные, огнестойкие
45 маркоразмеров
Кабели для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, экранированные
45 маркоразмеров
Кабели для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, экранированный
45 маркоразмеров
Кабель для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, огнестойкий
45 маркоразмеров
Кабели для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов
3 маркоразмера
Кабель для систем сигнализации и управления с медными жилами, скрученными в пары, с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, экранированный, огнестойкий
45 маркоразмеров
