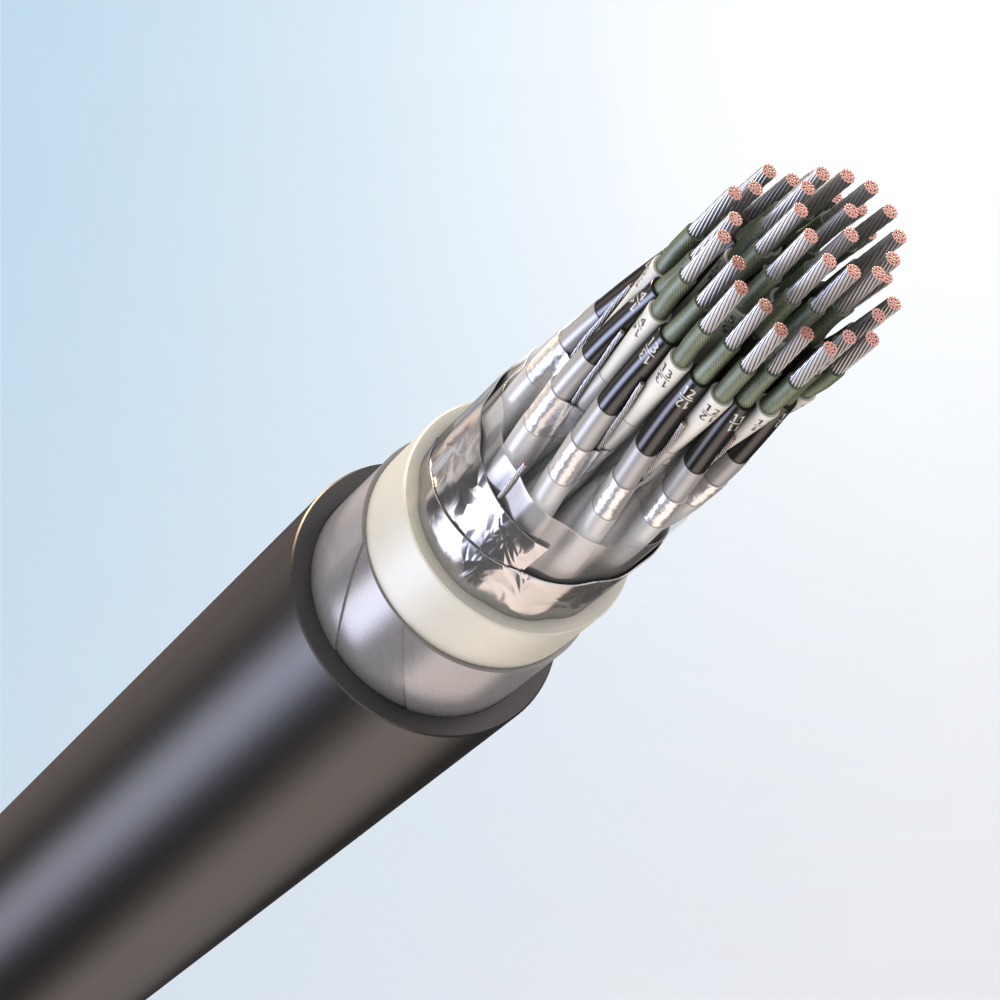

Кабели парной скрутки для высокоскоростной передачи данных ТОФЛЕКС КВ

Кабели предназначены для нужд народного хозяйства и используются на промышленных и энергетических объектах.

Кабели применяются для высокоскоростной передачи данных в измерительной, контрольной и регулировочной технике в диапазоне частот до 100 МГц, формирования цифровых информационных шин, подключения датчиков с цифровыми частотно – модулированными сигналами по интерфейсам стандартов и протоколов приема/передачи данных RS – 422, RS – 482, RS – 485, HART, Foundation Fieldbus, Profibus, Ethernet, а также присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 660 В переменного тока частоты до 50 Гц или постоянным напряжением до 1000 В.

Кабели в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением или полимерных композиций, не содержащих галогенов, в том числе огнестойкие могут эксплуатироваться на атомных станциях вне гермозоны в системах АС класса 2, 3 и 4 по классификации НП-001-15 и на объектах метрополитена.

Кабели, не распространяющие горение при групповой прокладке могут использоваться во взрывоопасных зонах классов 0, 1 и 2 по ГОСТ 30852.13.

Код ОКП — 35 8100

Технические характеристики

Вид климатического исполнения по ГОСТ 15150
Для кабелей всех марок, в том числе кабелей в исполнении «ХЛ»
В и ХЛ категории размещения 2-5
Для кабелей в исполнении «УФ»
УХЛ, категория размещения 1
Диапазон температур эксплуатации
для кабелей с оболочкой из термопластичных эластомеров
от –50 С до +125 С
для кабелей с оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
от –50 С до +80 С
для кабелей с оболочкой из холодостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
от –60 С до +80 С
для кабелей с оболочкой из полимерной композиции, не содержащей галогенов
от –50 С до +90 С
для кабелей с оболочкой из холодостойкой полимерной композиции, не содержащей галогенов
от –65 С до +90 С
для кабелей всех оставшихся марок, кроме кабелей в исполнении «ХЛ»
от –50 С до +70 С
для кабелей всех оставшихся марок в исполнении «ХЛ»
от –60 С до +70 С
Температуры прокладки и монтажа
Для кабелей всех марок, кроме в исполнении «ХЛ», без предварительного подогрева при температуре не ниже
–15 С
Для кабелей в исполнении «ХЛ» без предварительного подогрева при температуре не ниже
–30 С
кабели с оболочкой из холодостойкой полимерной композиции, не содержащей галогенов
–35 С
Устойчивость к воздействию солнечного излучения
Кабели, могут быть использованы на открытом воздухе при условии защиты от воздействия солнечного излучения, а также теплоизлучения от различных видов источников тепла.
Кабели, изготовленные с применением материалов, стойких к воздействию солнечного излучения (с индексом «УФ»), могут быть проложены на открытом воздухе без защиты от солнечного излучения.
Рабочее напряжение и частота
Передача данных в измерительной, контрольной и регулировочной технике в диапазоне частотой до 100 МГц.
Рабочее напряжение до 660 В переменного тока частоты до 50 Гц и напряжение до 1000 В постоянного тока.
Минимальный радиус изгиба при прокладке и монтаже
для кабелей всех марок без брони
не менее 4 наружных диаметров
для кабелей всех марок в проволочной броне
не менее 5 наружных диаметров
для кабелей всех марок в ленточной броне
не менее 7,5 наружных диаметров
Транспортировка и хранение
Условия транспортировки и хранение должны соответствовать требованиям ГОСТ 18690
Условия хранения кабелей и транспортирования в части воздействия климатических факторов внешней среды должны соответствовать группе ОЖ3 по ГОСТ 15150
Срок хранения кабелей на открытых площадках не более двух лет, под навесом — не более пяти лет, в закрытых помещениях — не более 10 лет
Гарантийный срок эксплуатации
3 года с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Строительная длина кабелей
Строительная длина кабелей должна быть не менее 100 м. Допускается в партии не более 10 % кабелей, длиной не менее 20 м. Допускается поставка кабелей любыми длинами по согласованию с потребителем

Характеристики пожарной опасности

Кабели всех марок, кроме кабелей не распространяющих горение при групповой прокладке не должны распространять горение при одиночной прокладке и соответствовать классу пожарной опасности О1.8.2.5.4 по ГОСТ 31565
Кабели не должны распространять горение при групповой прокладке и должны соответствовать классу пожарной опасности по ГОСТ 31565:
«нг(А)»
класс пожарной опасности П1б.8.2.5.4
«нг(А)-LS»
класс пожарной опасности П1б.8.2.2.2
«нг(А)-HF»
класс пожарной опасности П1б.8.1.2.1
«нг(А)-FR»
класс пожарной опасности П1б.1.2.5.4
«нг(А)-FRLS»
класс пожарной опасности П1б.1.2.2.2
«нг(А)-FRHF»
класс пожарной опасности П1б.1.1.2.1

Номинальное сечение и число скрученных пар

Номинальный диаметр однопроволочных жил, мм
0,64 0,80
Номинальное сечение токопроводящих жил, мм²
0,35;0,5 0,75 1,0 1,2 1,5 2,5
Число пар
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12,13, 14,15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 27, 30, 37, 40, 44
Допускается изготовление кабелей с номинальным сечением или диаметром и числом пар не указанным в таблице, по согласованию с потребителем

Применение

Кабели предназначены для нужд народного хозяйства и используются на промышленных и энергетических объектах.

Кабели применяются для высокоскоростной передачи данных в измерительной, контрольной и регулировочной технике в диапазоне частот до 100 МГц, формирования цифровых информационных шин, подключения датчиков с цифровыми частотно – модулированными сигналами по интерфейсам стандартов и протоколов приема/передачи данных RS – 422, RS – 482, RS – 485, HART, Foundation Fieldbus, Profibus, Ethernet, а также присоединения к стационарным электрическим приборам, аппаратам, устройствам с номинальным переменным напряжением до 660 В переменного тока частоты до 50 Гц или постоянным напряжением до 1000 В.

Кабели в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением или полимерных композиций, не содержащих галогенов, в том числе огнестойкие могут эксплуатироваться на атомных станциях вне гермозоны в системах АС класса 2, 3 и 4 по классификации НП-001-15 и на объектах метрополитена.

Кабели, не распространяющие горение при групповой прокладке могут использоваться во взрывоопасных зонах классов 0, 1 и 2 по ГОСТ 30852.13.

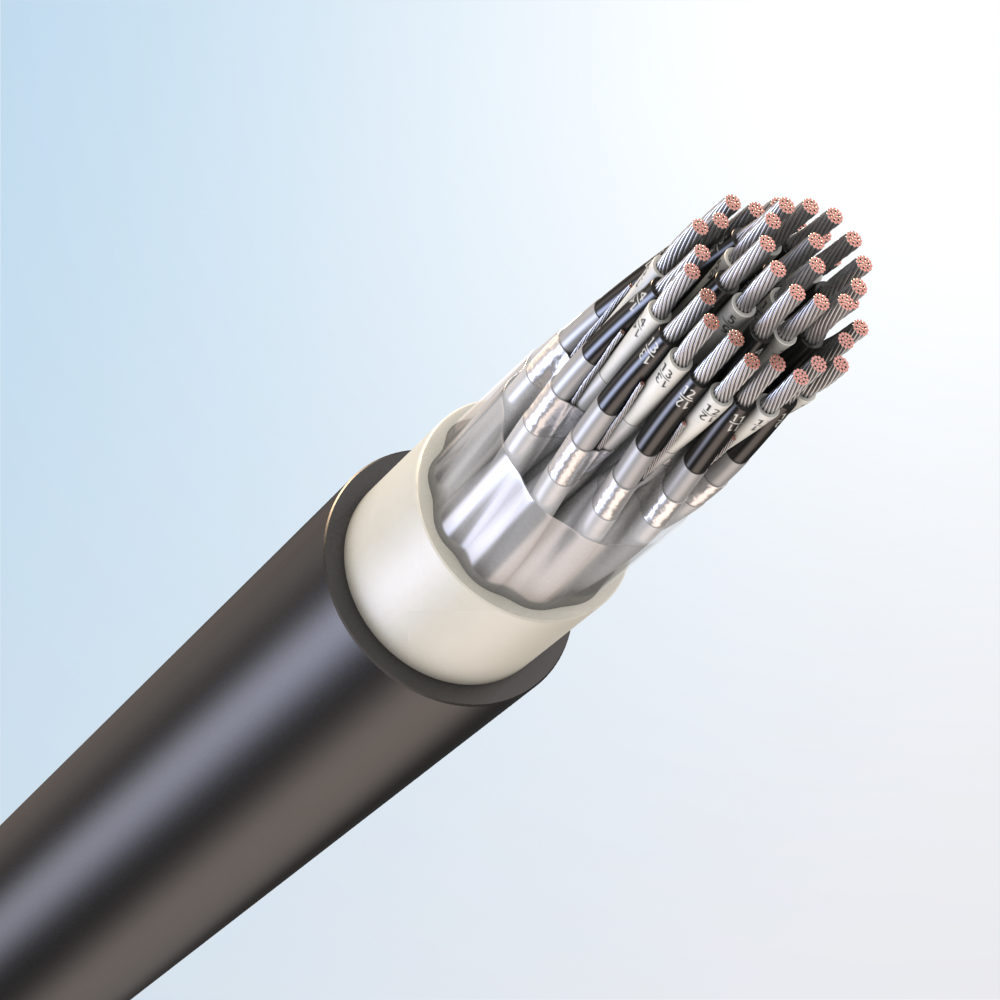

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной горючести
17 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, огнестойкие
3 маркоразмера
Кабели с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
8 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной горючести, в проволочной броне
2 маркоразмера
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, в проволочной броне
2 маркоразмера
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из полимерной композиции, не содержащей галогенов, в проволочной броне, огнестойкие
4 маркоразмера
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкой полимерной композиции, не содержащей галогенов, огнестойкие, в проволочной броне.
1 маркоразмер
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из полимерной композиции, не содержащей галогенов, в проволочной броне
3 маркоразмера
Кабели с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из полимерной композиции, не содержащей галогенов, огнестойкие
115 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкой полимерной композиции, не содержащей галогенов, огнестойкие
115 маркоразмеров

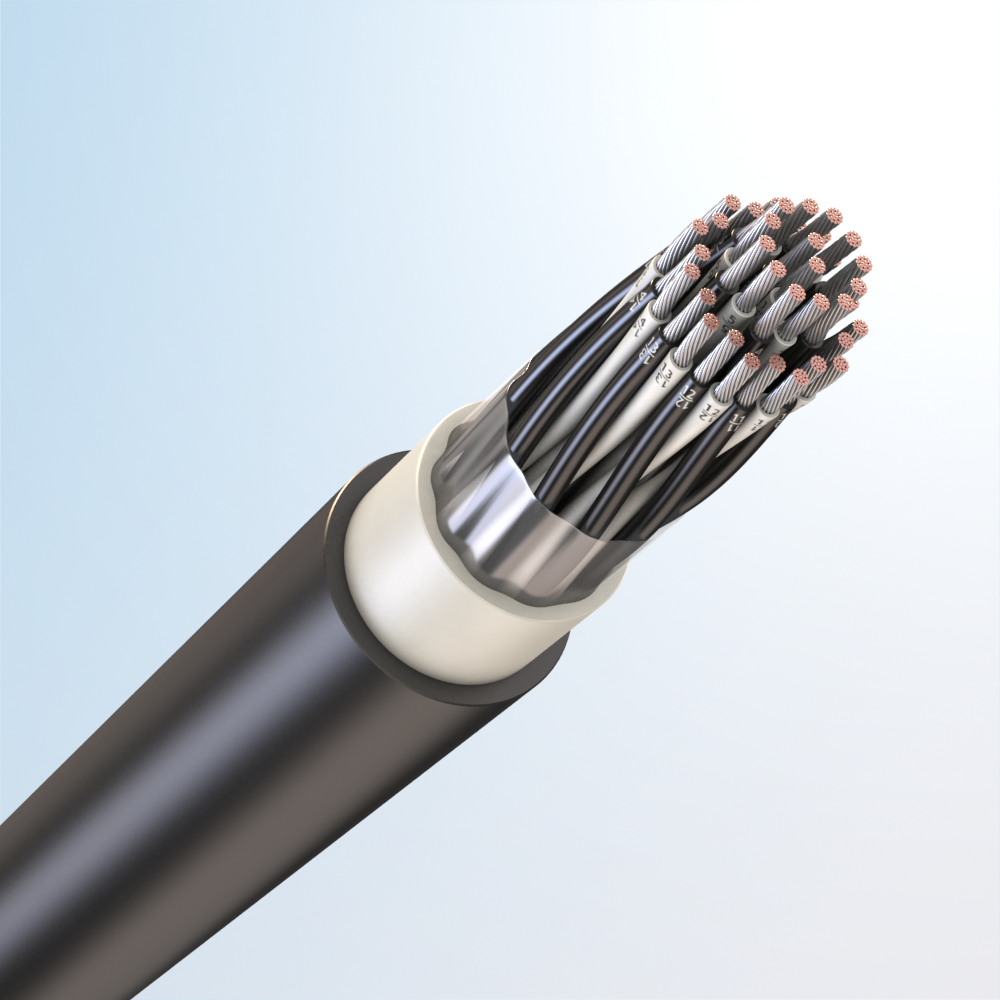

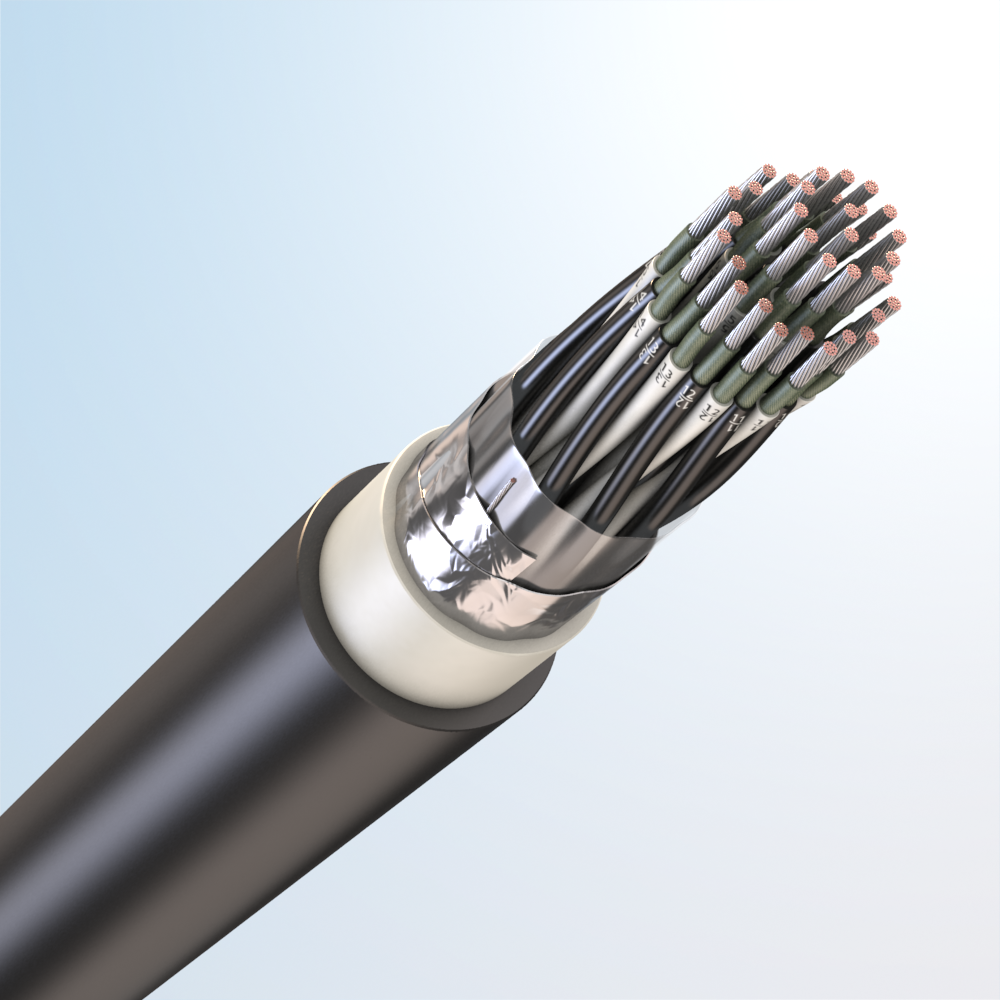

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката, с общим экраном из алюмополимерной ленты
1 маркоразмер
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной горючести, с общим экраном из алюмополимерной ленты,
21 маркоразмер

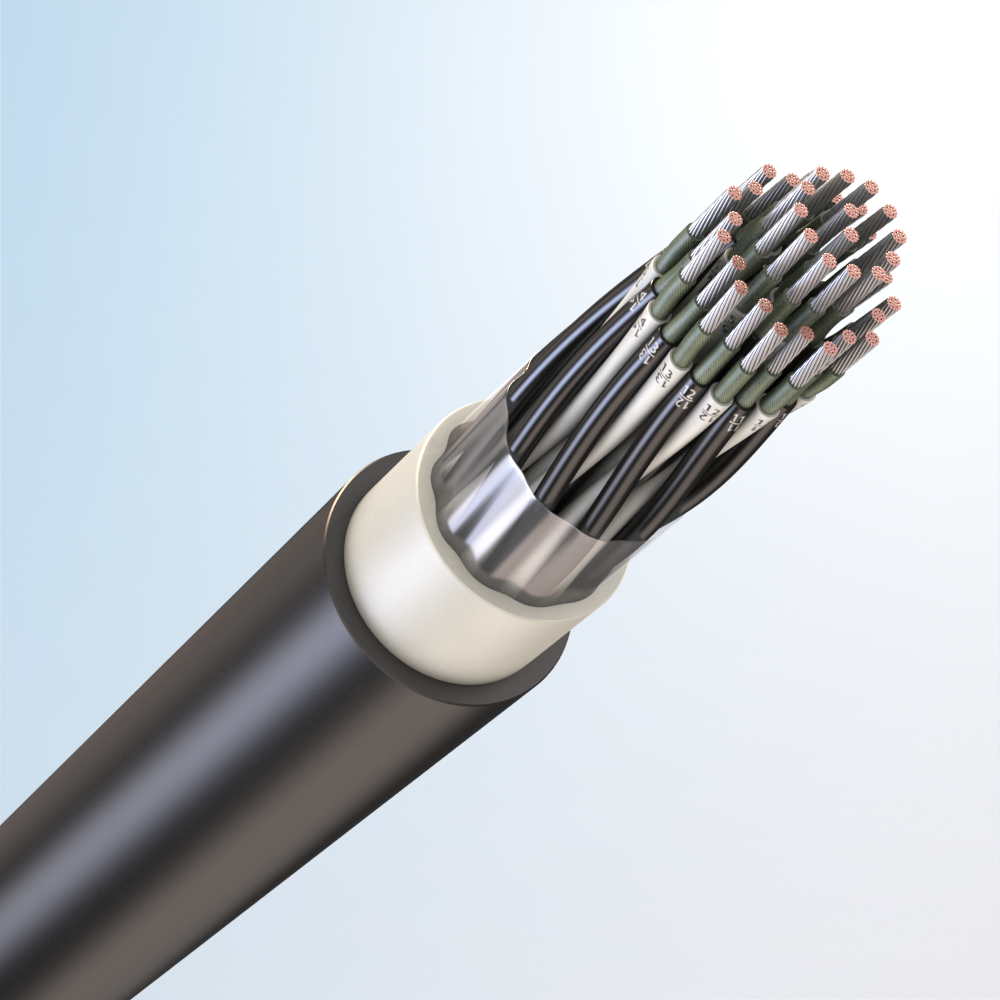

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим экраном из алюмополимерной ленты, огнестойкие
105 маркоразмеров

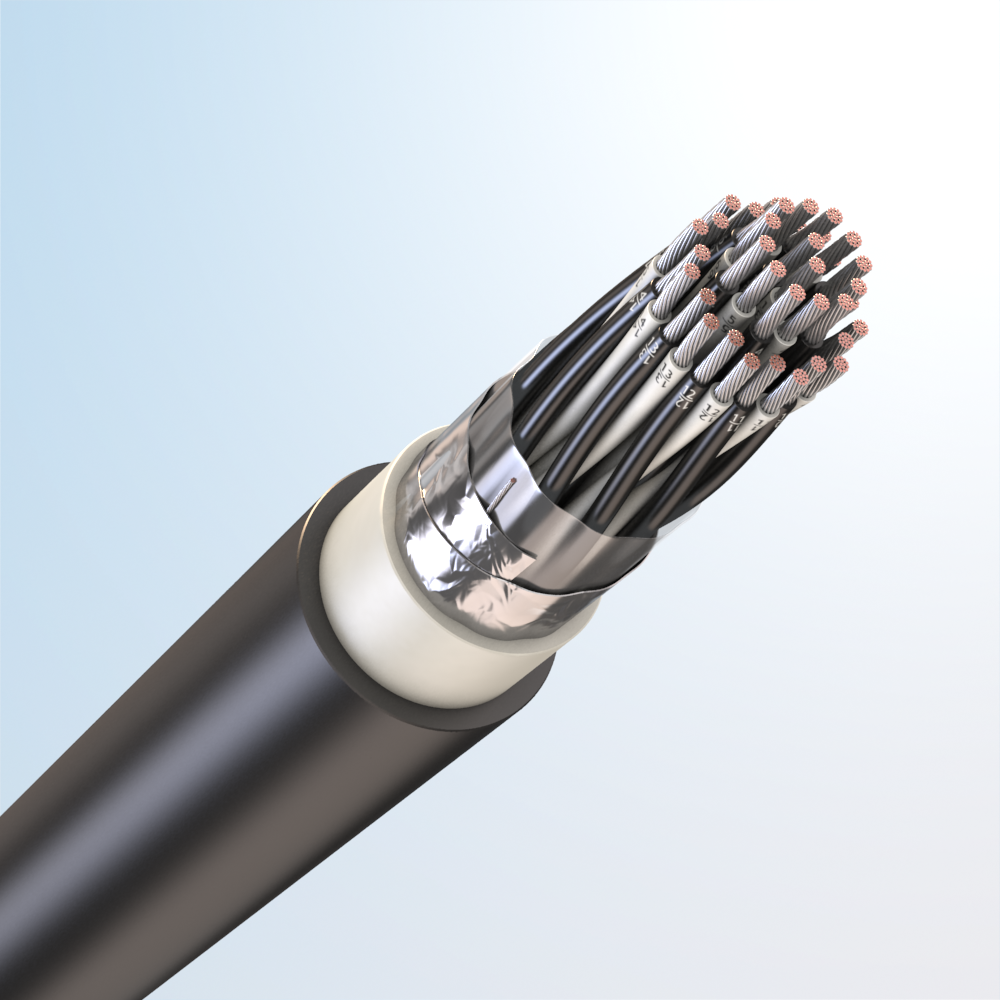

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим экраном из алюмополимерной ленты
115 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим экраном из алюмополимерной ленты
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести, с общим экраном из алюмополимерной ленты
115 маркоразмеров

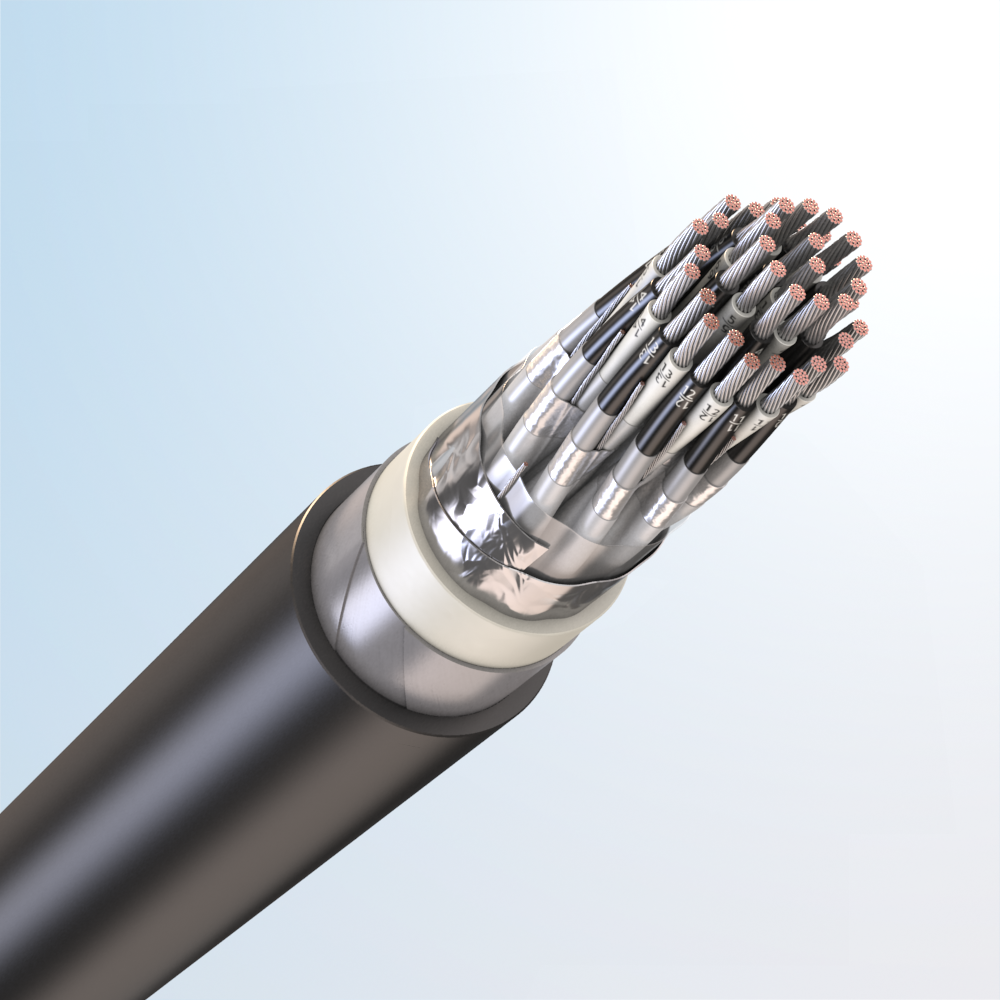

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката, с общим экраном из алюмополимерной ленты, в проволочной броне
70 маркоразмеров

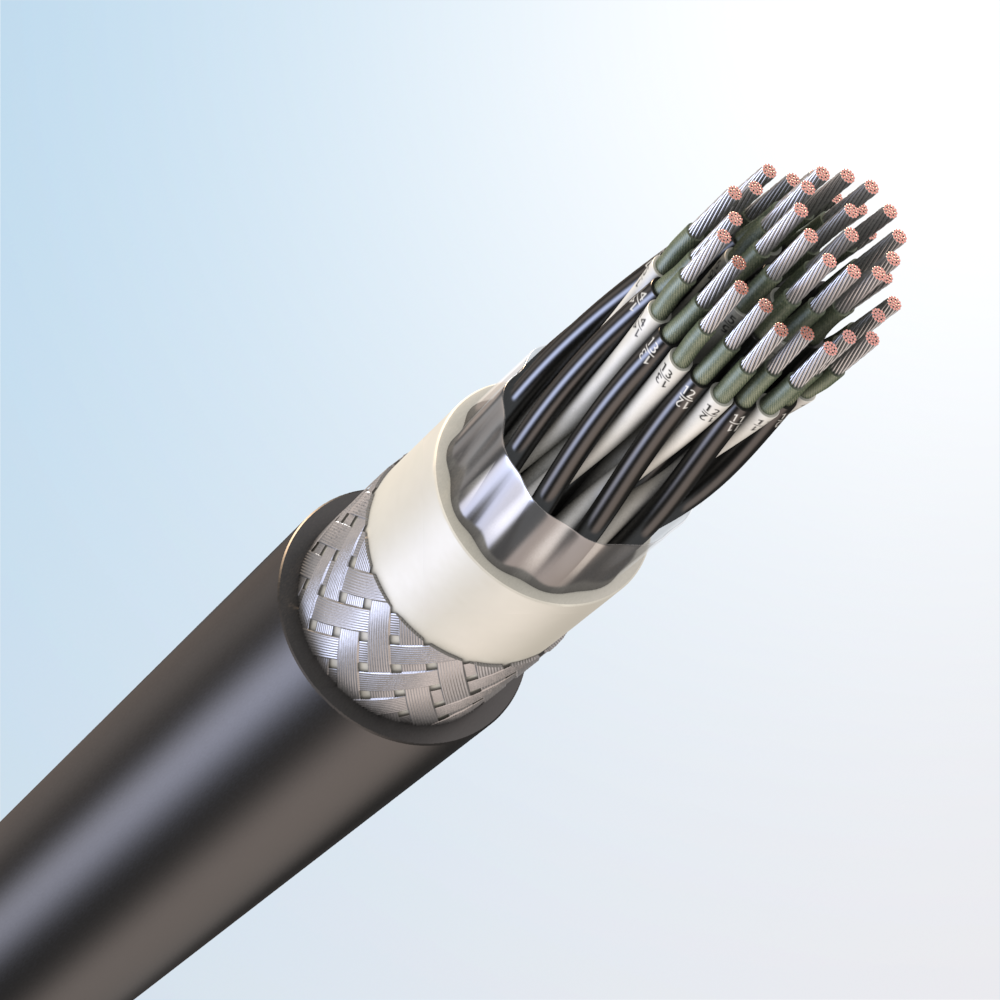

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. с низким дымо- и газовыделением, с общим экраном из алюмополимерной ленты, в проволочной броне, огнестойкие
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим экраном из алюмополимерной ленты, в проволочной броне, огнестойкие
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим экраном из алюмополимерной ленты, в проволочной броне
8 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из полимерной композиции, не содержащей галогенов, с общим экраном из алюмополимерной ленты, в проволочной броне, огнестойкие
4 маркоразмера
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката, с общим комбинированным экраном из алюмополимерных лент и медных луженых проволок
3 маркоразмера
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной горючести, с общим комбинированным экраном из алюмополимерных лент и медных луженых проволок
116 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим комбинированным экраном из алюмополимерной ленты и медных луженых проволок
78 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим экраном, огнестойкие
4 маркоразмера
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим экраном, в проволочной броне, огнестойкие
64 маркоразмера
Кабели с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим экраном, в проволочной броне
5 маркоразмеров

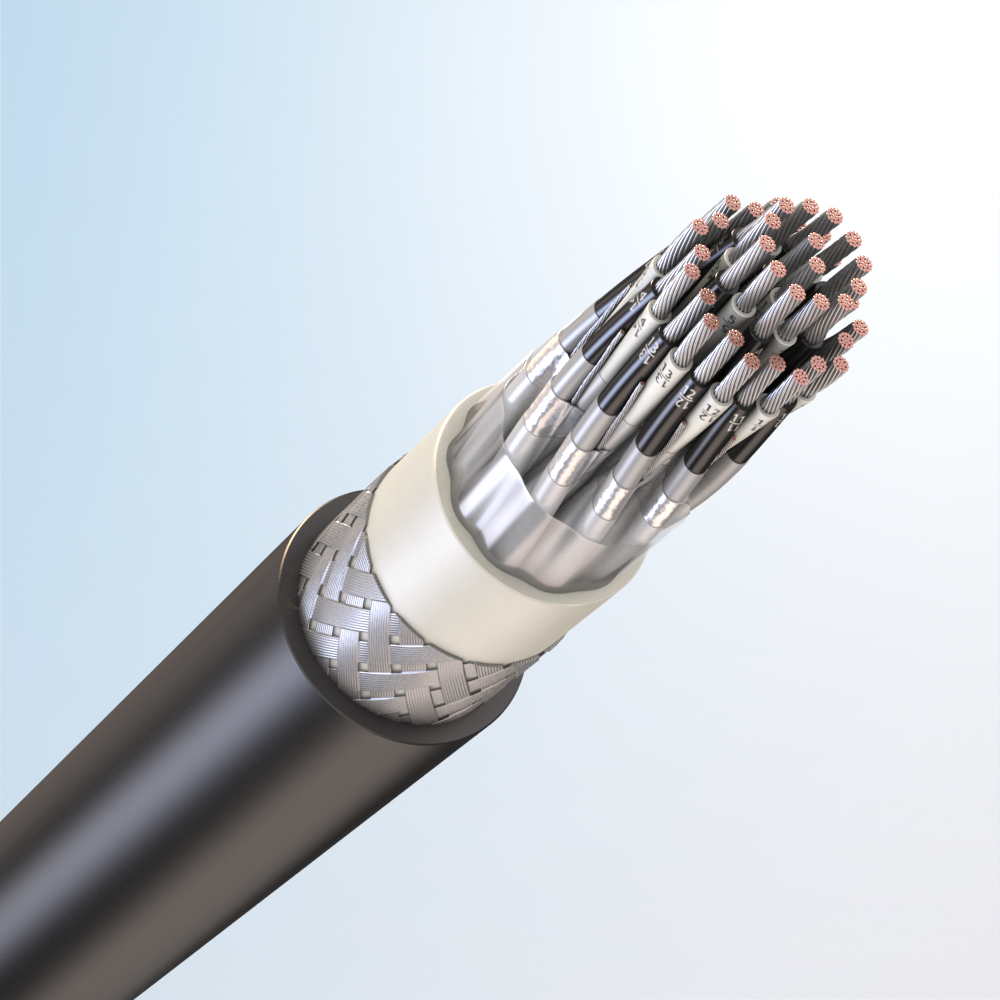

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести, с общим экраном из медной проволоки, в проволочной броне
116 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из полимерной композиции, не содержащей галогенов, с общим экраном из медной луженой проволоки,
2 маркоразмера
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной горючести, с общим экраном из медной фольги
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной горючести, с общим экраном из медной фольги, в проволочной броне
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим комбинированным экраном из медной фольги и медных проволок, огнестойкие
1 маркоразмер
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из термопластичного эластомера пониженной горючести, с общим экраном
1 маркоразмер

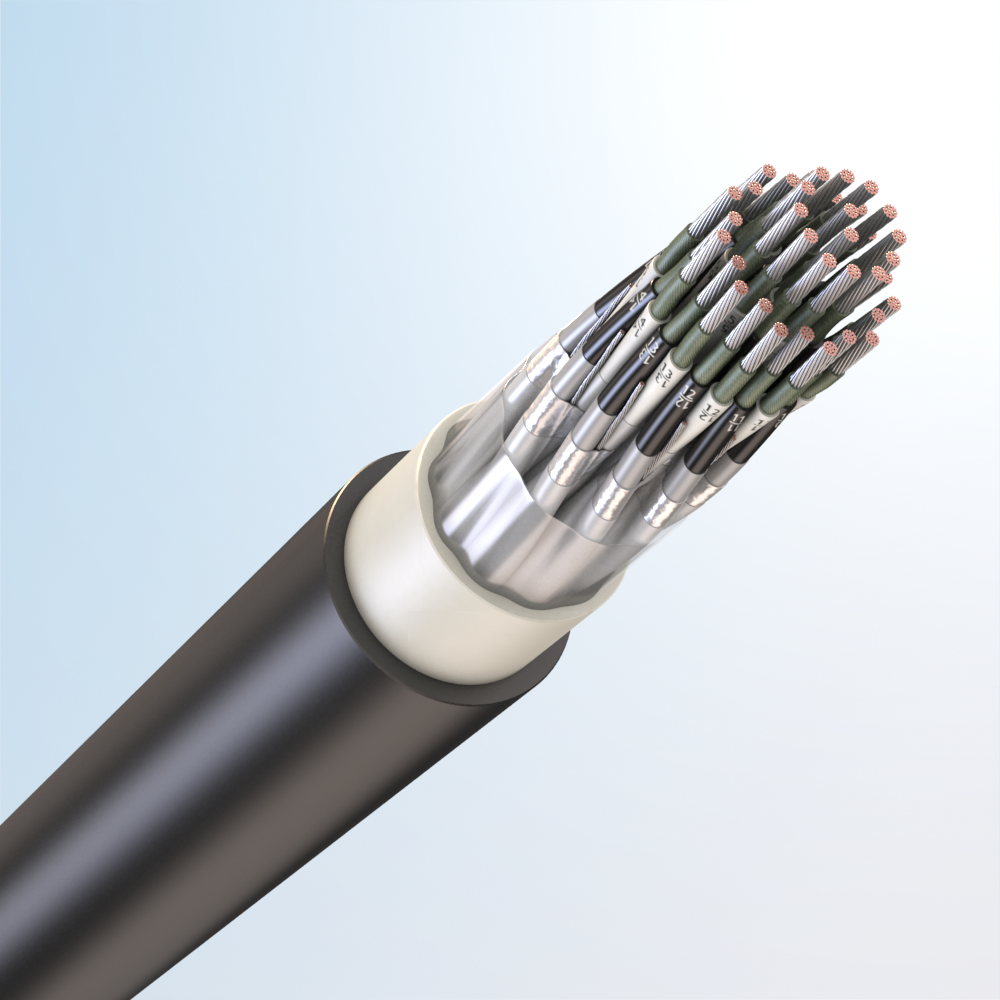

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из алюмополимерной ленты
9 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из алюмополимерной ленты
3 маркоразмера

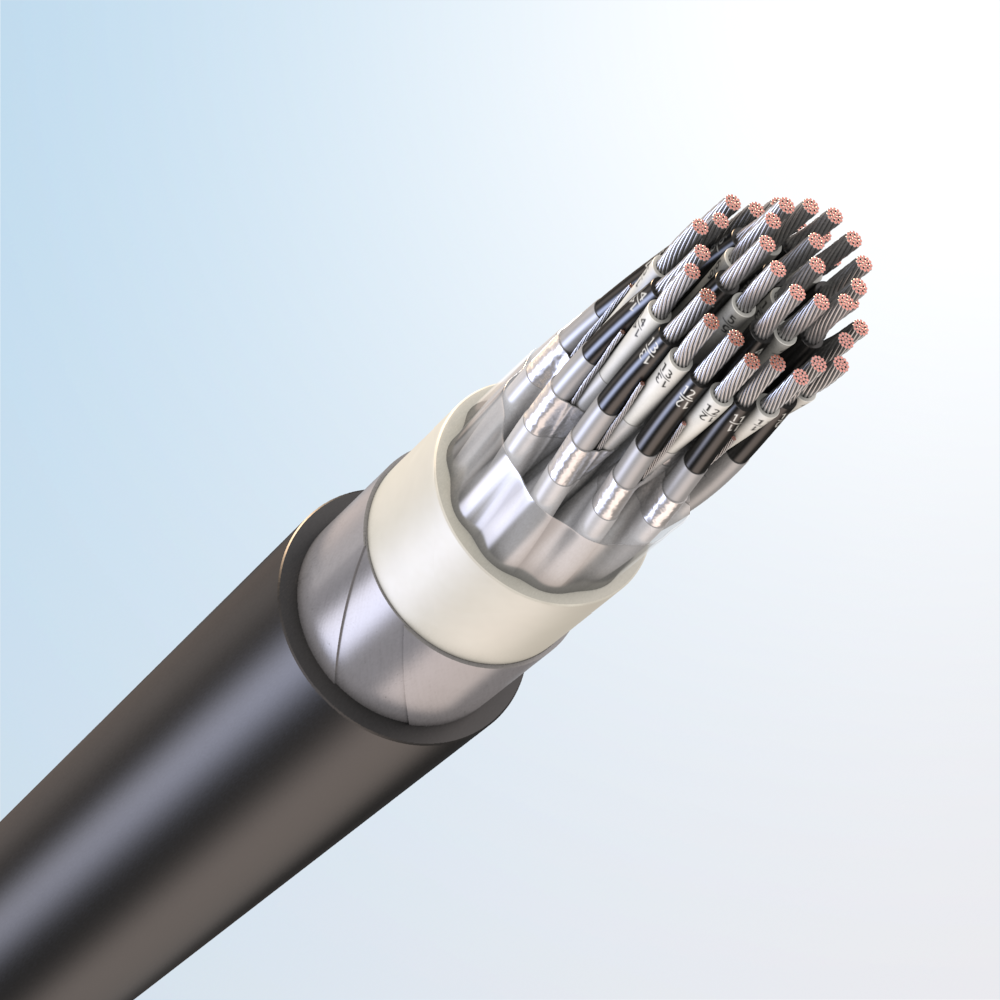

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из алюмополимерной ленты, в проволочной броне, огнестойкие
63 маркоразмера

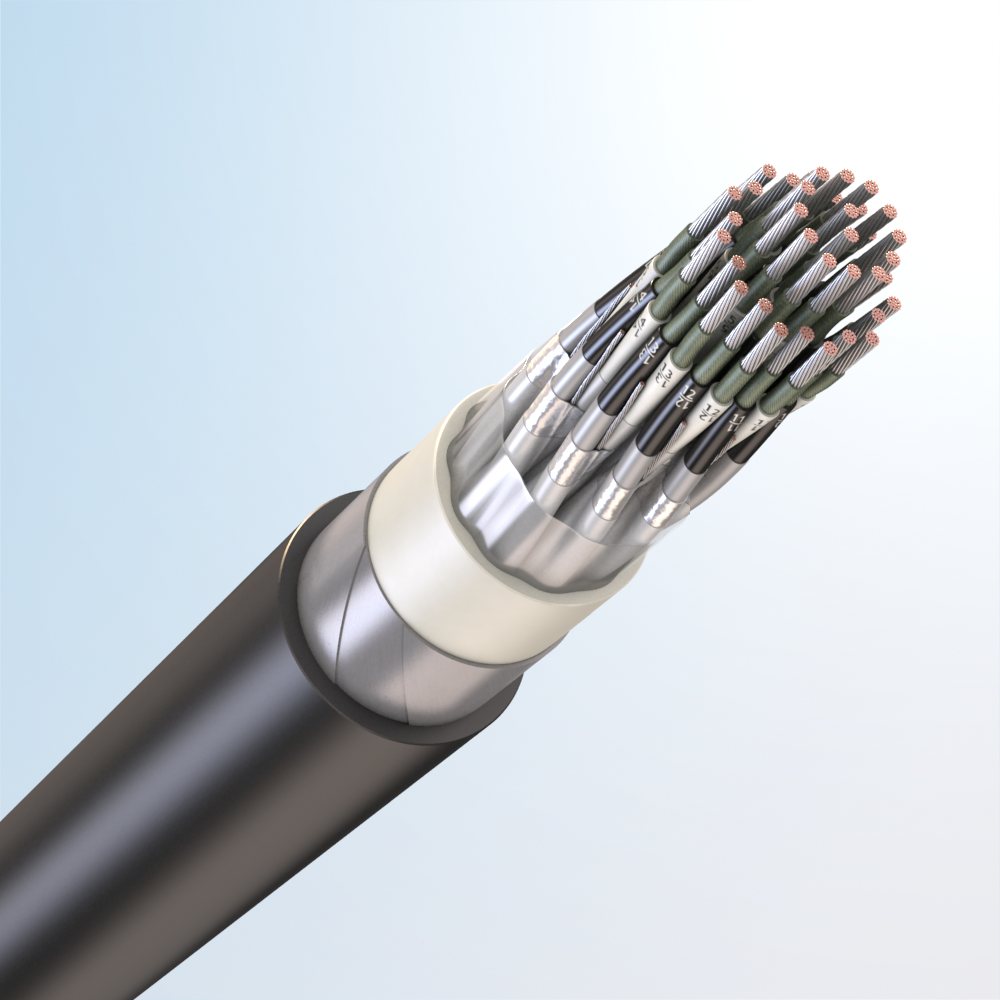

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из алюмополимерной ленты, в проволочной броне
2 маркоразмера

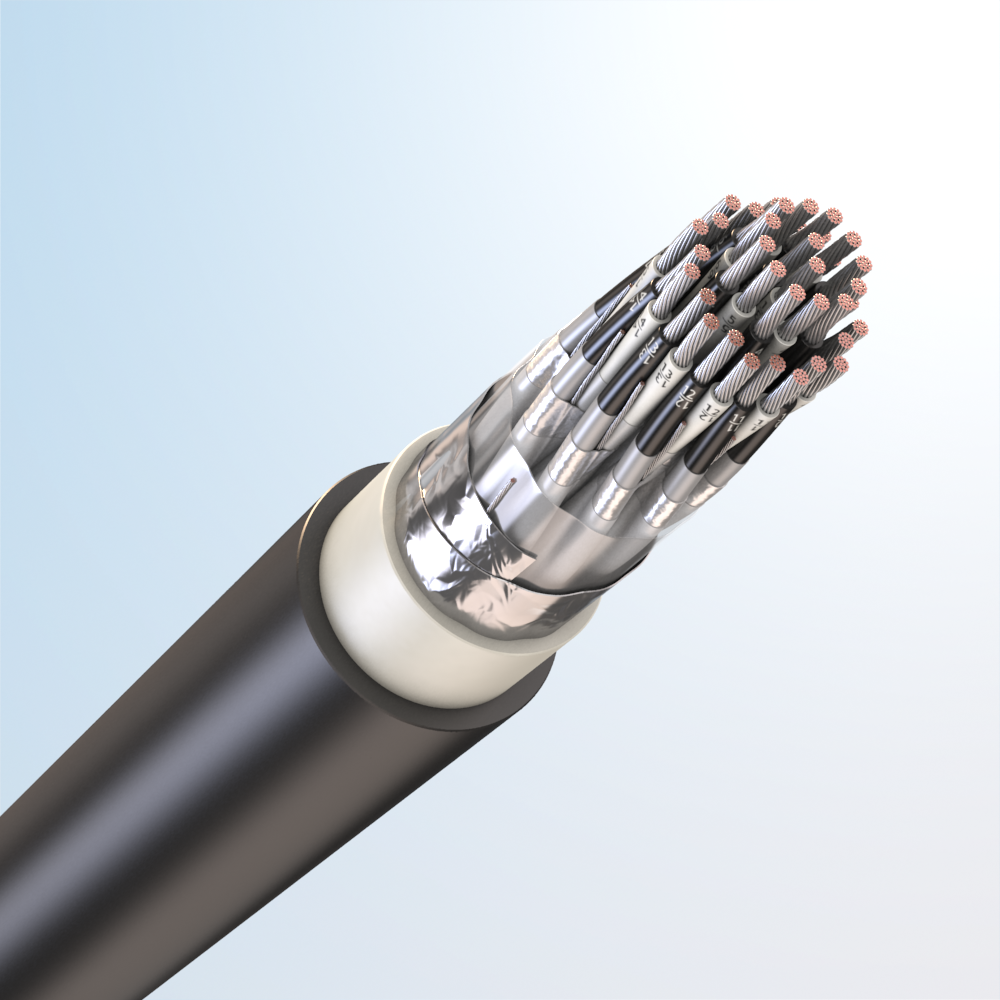

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам и общим экраном из алюмополимерной ленты
115 маркоразмеров

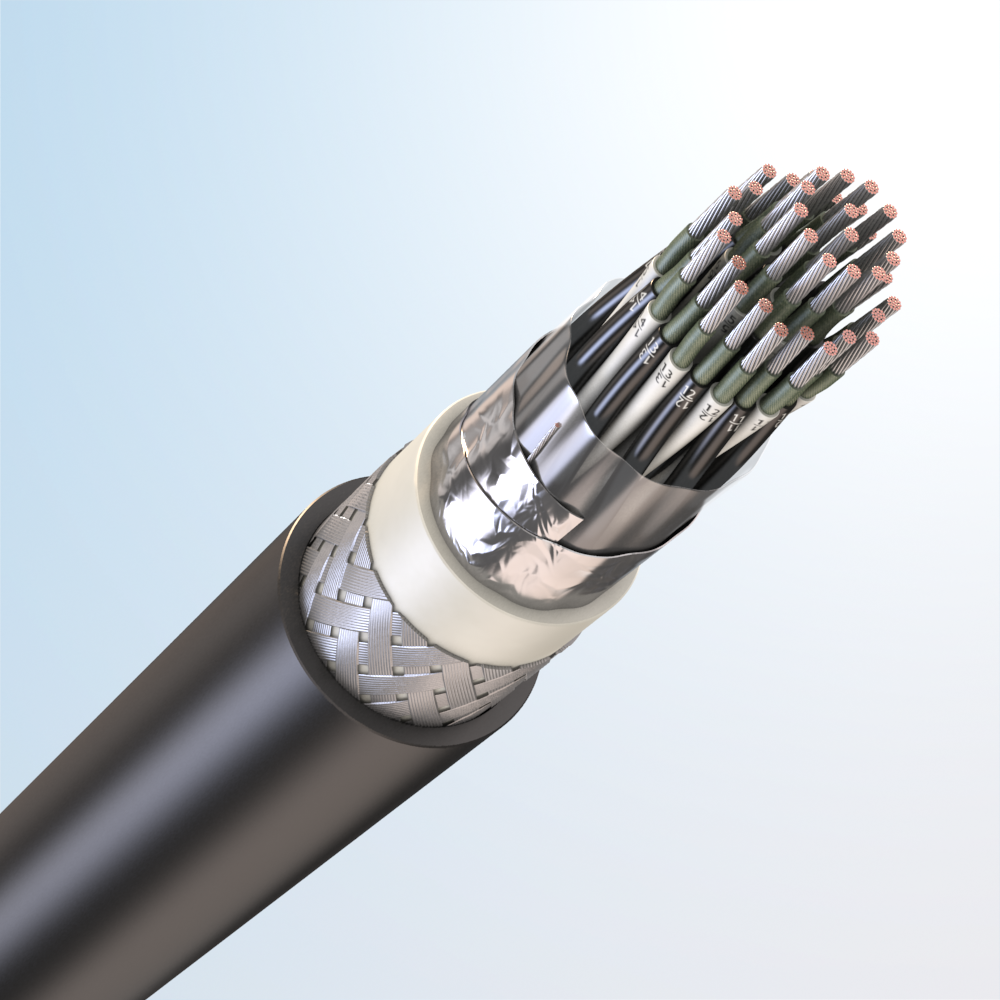

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из алюмополимерной ленты и общим экраном из медной проволоки, в проволочной броне, огнестойкие
115 маркоразмеров

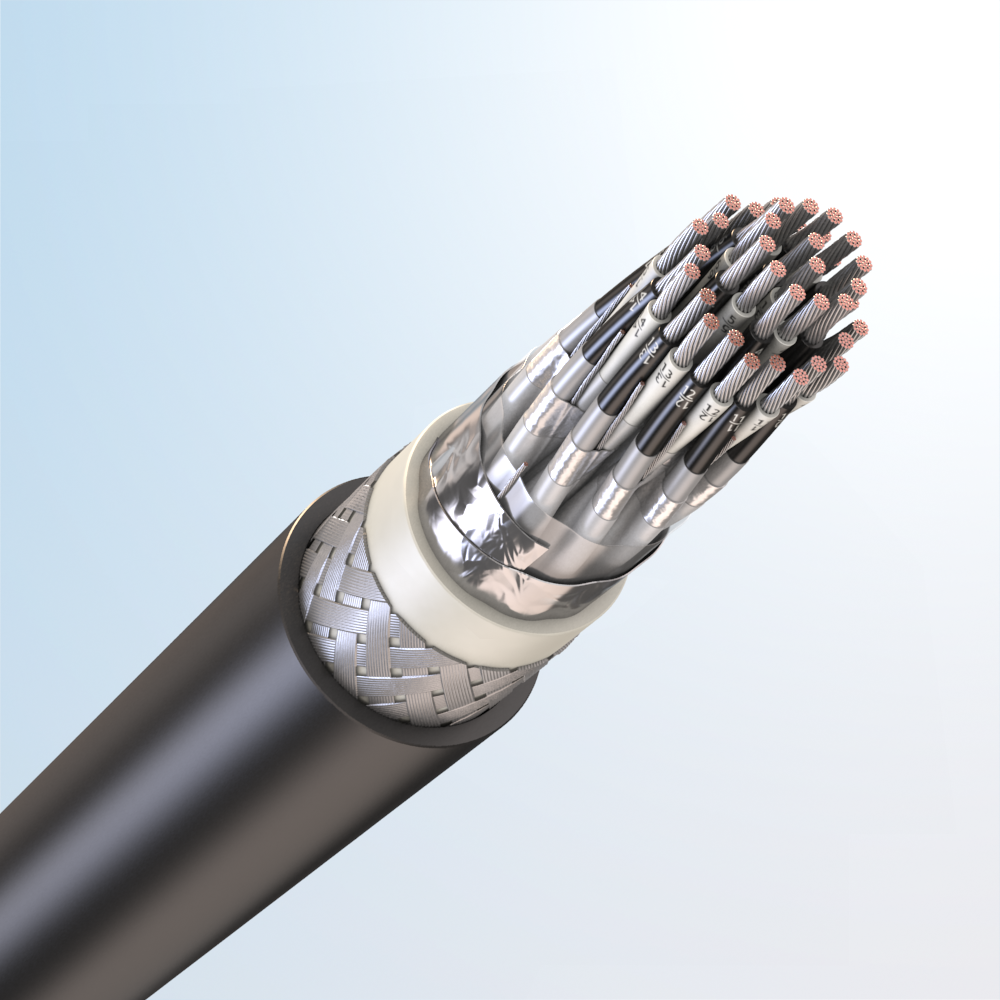

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из алюмополимерной ленты и общим экраном из медной проволоки, в проволочной броне
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из алюмополимерной ленты, с общим экраном из медной луженой проволоки, в проволочной броне
2 маркоразмера

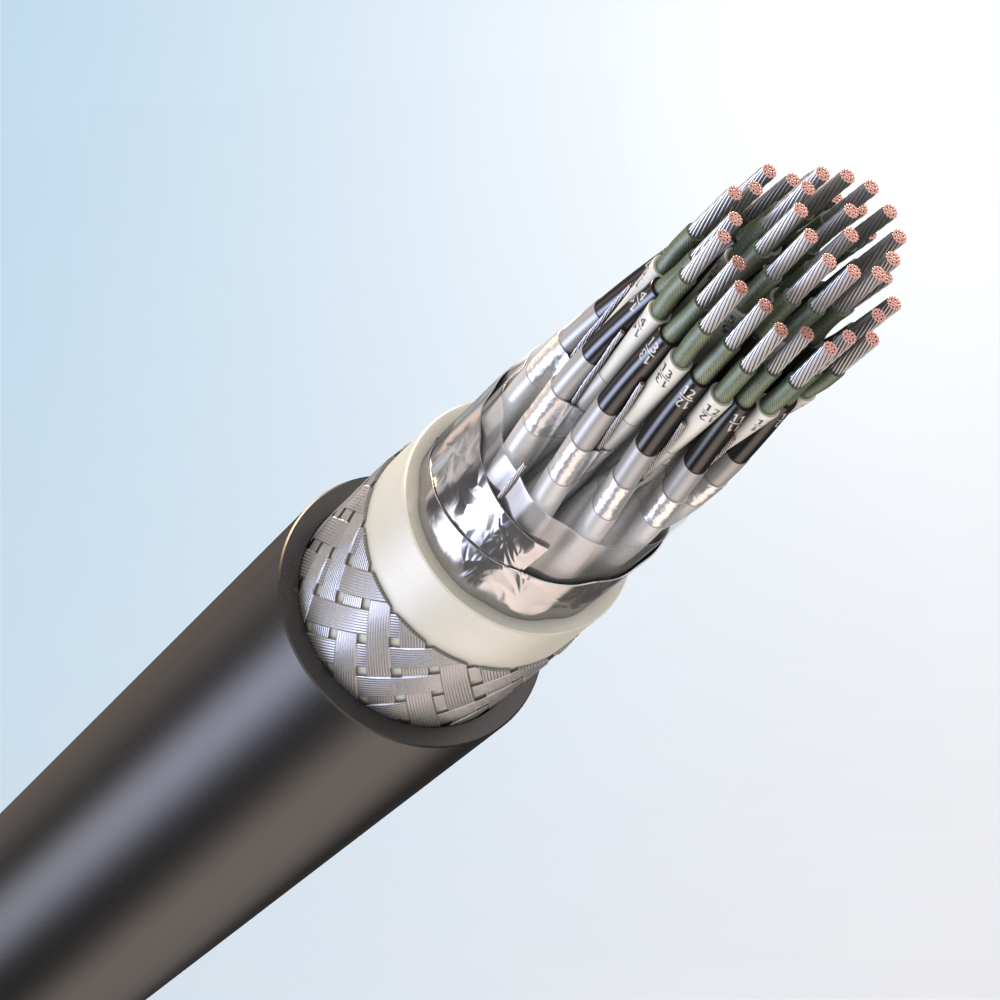

Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной горючести, с экраном по парам из медной луженой проволоки и общим экраном из медной проволоки,
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из медной луженой проволоки и общим экраном из медной проволоки, огнестойкие
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из медной луженой проволоки и общим экраном из медной проволоки.
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из медной луженой проволоки и общим экраном из медной проволоки, в проволочной броне, огнестойкие
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам из медной луженой проволоки и общим экраном из медной проволоки, в проволочной броне
105 маркоразмеров
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести, с экраном по парам из медной фольги
1 маркоразмер

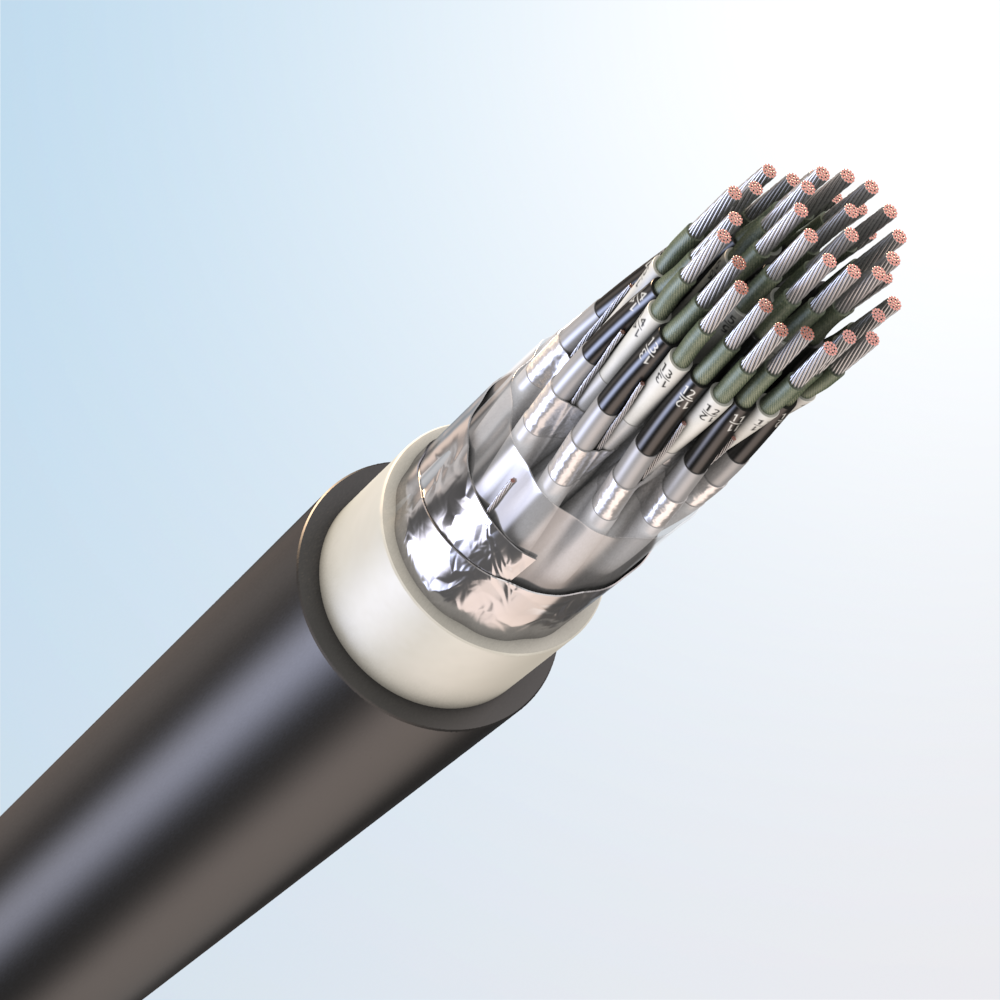

Кабели с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам, огнестойкие
4 маркоразмера
Кабели с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с экраном по парам и общим экраном, в проволочной броне
3 маркоразмера
Кабели парной скрутки для высокоскоростной передачи данных с медными лужеными жилами, с изоляцией из сшитого полиолефина и оболочкой из полимерной композиции, не содержащей галогенов, с экраном по парам и общим экраном из медных проволок, в проволочной броне
115 маркоразмеров
