Кабели силовые экранированные для подключения электродвигателей к преобразователям частоты ТОФЛЕКС ЭМС

Кабели предназначены для стационарной и нестационарной прокладки, присоединения электродвигателей к преобразователям частоты на номинальное напряжение 0,66/1 кВ переменного тока частотой до 400 Гц или постоянное напряжение до 1,5 кВ.

Жилы управления кабелей предназначены для передачи от датчиков управления электрических сигналов номинальным напряжением до 0,5 кВ переменного тока частотой до 400 Гц или постоянным напряжением до 0,75 кВ.

ТУ 3500-060-12427382-2015


КОД ОКП — 35 0000

Технические характеристики

Вид климатического исполнения по ГОСТ 15150
Вид климатического исполнения
УХЛ, категории размещения 1 по ГОСТ 15150
Диапазон температур эксплуатации
При эксплуатации в стационарном состоянии температура окружающей среды:
для кабелей всех марок, кроме кабелей в климатическом исполнении «ХЛ»
от −40 °С до +70 °С
для кабелей всех марок в климатическом исполнении «ХЛ»
от −60 °С до +70 °С
При нестационарном состоянии температура окружающей среды:
для кабелей всех марок, кроме кабелей в климатическом исполнении «ХЛ»
от −15 °С до +70 °С
для кабелей всех марок в климатическом исполнении «ХЛ»
от −30 °С до +70 °С
Длительно допустимая температура на токопроводящих жилах кабеля не должна превышать +90 0С. Предельно допустимая температура жилы кабеля при коротком замыкании – +250 0С, при протекании тока короткого замыкания в течение до 5 с.

Условия прокладки и монтажа:

Кабели всех марок, кроме кабелей в климатическом исполнении «ХЛ» могут быть проложены без предварительного подогрева при температуре не ниже —15 0С. Кабели в холодостойком исполнении могут быть проложены без предварительного подогрева при температуре не ниже —30 0С. Кабели с изоляцией из сшитого полиэтилена могут быть проложены без предварительного подогрева при температуре не ниже —20 0С. Прокладка кабелей должна осуществляться в соответствии с действующей документацией, утвержденной в установленном порядке.

Рабочее напряжение и частота:

Рабочее номинальное напряжение основных жил 0,66/1 кВ переменного тока частотой до 400 Гц или постоянное напряжение до 1,5 кВ.
Рабочее номинальное напряжение жил управления до 0,5 кВ переменного тока частотой до 400 Гц или постоянное напряжение до 0,75 кВ.

Радиус изгиба:

Радиус изгиба кабеля при монтаже и эксплуатации должен быть не менее 10 Dн, где Dн — номинальный наружный диаметр кабеля.
Растягивающие усилия на кабель должны быть не более 15 Н (1,5 кгс) на 1 мм2 суммарного сечения всех жил.

Транспортировка и хранение:

Транспортировка и хранение кабелей должно производиться в соответствии с ГОСТ 18690.
Условия транспортирования и хранения кабелей в части воздействия климатических факторов должны соответствовать категориям ОЖ3 по ГОСТ 15150.
Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках, защищенных от солнечного излучения.
Срок хранения кабелей — не более 6 месяцев.

Гарантийный срок:

Изготовитель гарантирует соответствие кабелей требованиям настоящих технических условий при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации.
Гарантийный срок эксплуатации — 1 год.
Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Строительная длина кабелей:

Должна быть не менее 100 м. Допускается в партии не более 20% кабелей длиной не менее 20 м.
Допускается, по согласованию с потребителем, поставка кабелей любыми длинами.

Характеристика пожарной безопасности

Кабель не распространяет горение при групповой прокладке и соответствует классу пожарной опасности по ГОСТ 31565:

для кабелей в исполнении «нг(А)», «нг(А)-ХЛ»
– класс пожарной опасности П1б.8.2.5.4;
для кабелей в исполнении «нг(А)-LS», «нг(А)-LS-ХЛ»
– класс пожарной опасности П1б.8.2.2.2;
для кабелей в исполнении «нг(А)-HF», «нг(А)-HF-ХЛ»
– класс пожарной опасности П1б.8.1.2.1.

Номинальное сечение основных и вспомогательных жил:

Номинальное сечение основных токопроводящих жил кабелей в зависимости от их количества должно соответствовать значению, указанному в Таблице 1.

Таблица 1. Номинальное сечение основных жил.

Количество жил

Номинальное сечение основных жил, мм2

4

0,75 - 240

6

1,5 - 240


Четырехжильные кабели должны иметь одну вспомогательную жилу заземления того же сечения, что и основные жилы.
Четырехжильные кабели могут иметь одну или две пары жил управления или сердечник из двух пар номинальным сечением: 0,5; 0,75; 1,0; 1,5; 2,5 мм2.
Шестижильные кабели должны иметь три вспомогательные жилы заземления меньшего сечения в соответствии с Таблицей 2.

Таблица 2. Номинальное сечение вспомогательных жил.

Наименование жилы

Номинальное сечение основных жил, мм2

Основная

1,5

2,5

4

6

10

16

25

35

50

70

95

120

150

185

240

Жила заземления

0,5

0,5

0,75

1

1,5

2,5

4

6

10

10

16

16

25

35

50


По согласованию с потребителем допускается изготавливать вспомогательные жилы других сечений.

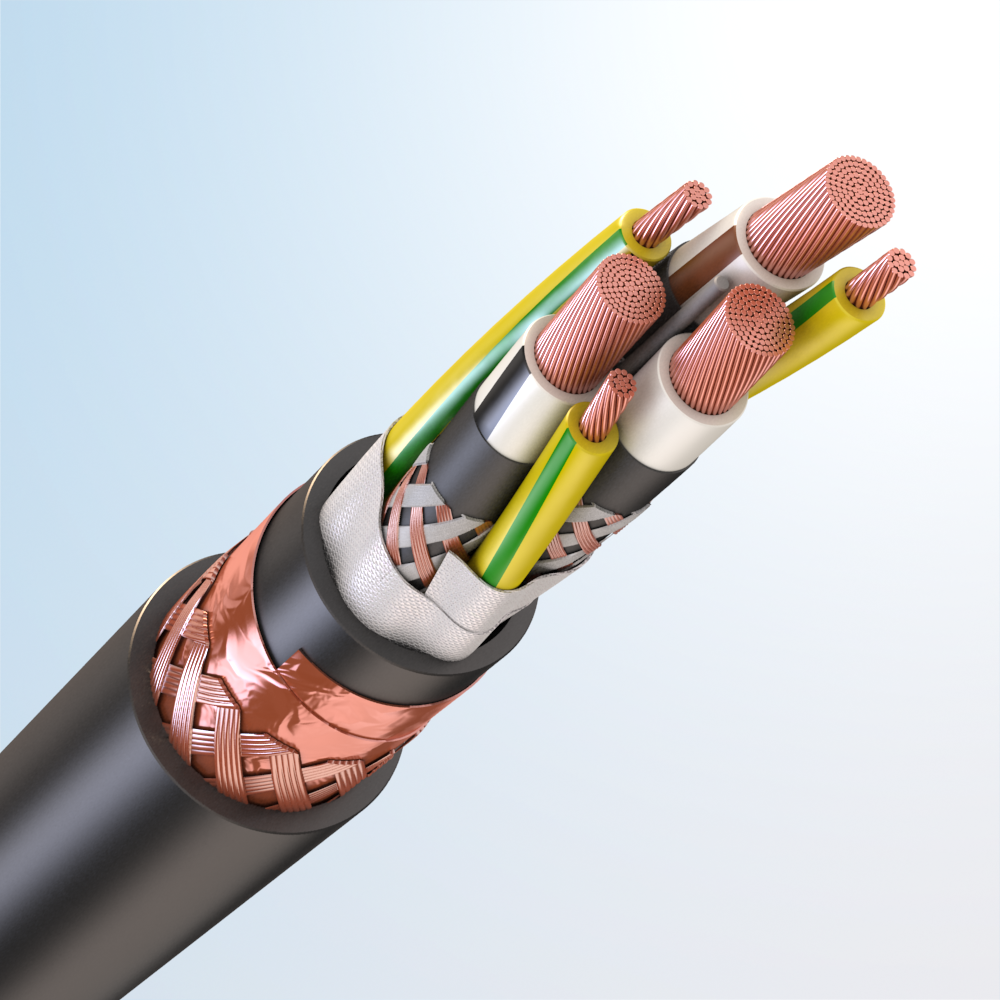

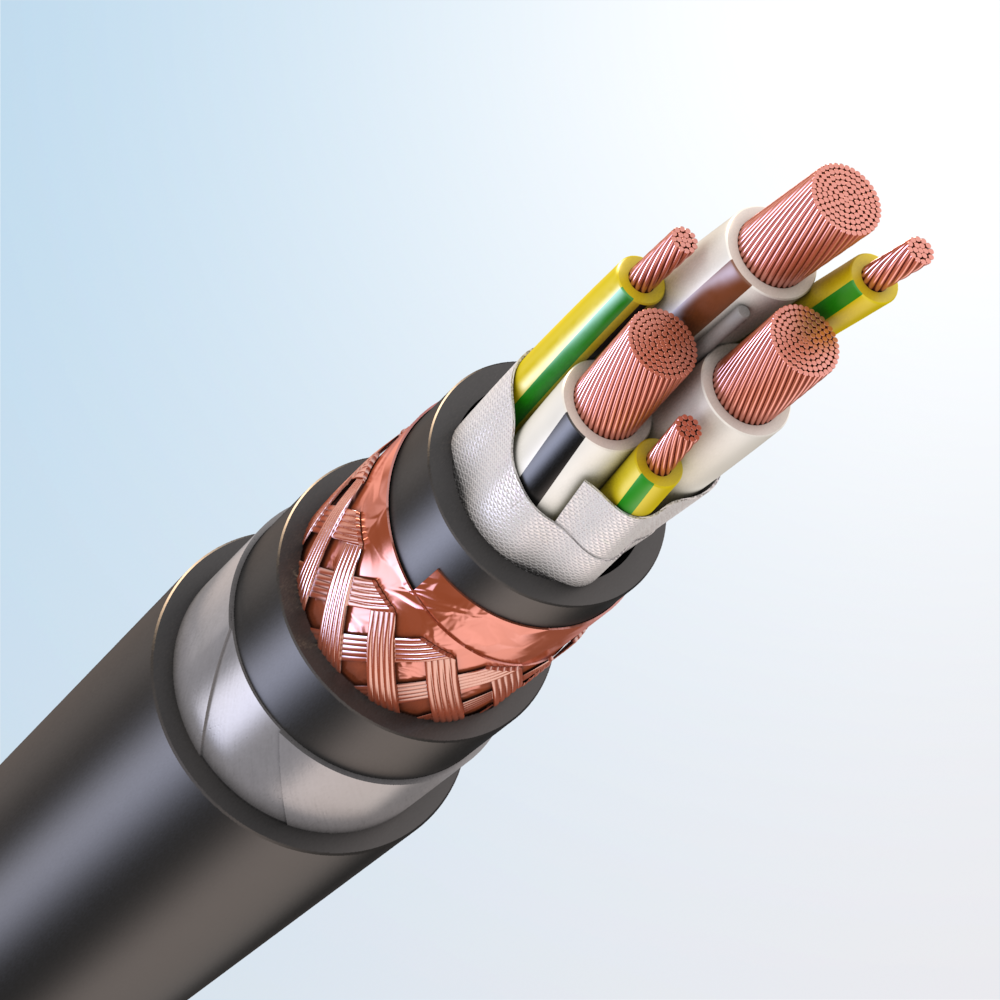

Конструкция

  1. Токопроводящая жила – медная, многопроволочная круглой формы, соответствует 5 классу гибкости по ГОСТ 22483. При использовании луженых жил к показателю сечения дописывается буква «л».
  2. Изоляция основных жил – в кабелях марок ТОФЛЕКС ЭМС ПвЭмЭВнг(А), ТОФЛЕКС ЭМС ПвЭмЭТнг(А), ТОФЛЕКС ЭМС ПвЭмЭВнг(А)-LS, ТОФЛЕКС ЭМС ПвЭмЭПнг(А)-HF, ТОФЛЕКС ЭМС ПвЭмЭТнг(А)-HF, ТОФЛЕКС ЭМС ПвЭаЭлВнг(А), ТОФЛЕКС ЭМС ПвЭаЭлТнг(А), ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS, ТОФЛЕКС ЭМС ПвЭаЭлПнг(А)-HF, ТОФЛЕКС ЭМС ПвЭаЭлТнг(А)-HF из сшитого полиэтилена, в кабелях марок ТОФЛЕКС ЭМС РЭмЭВнг(А), ТОФЛЕКС ЭМС РЭмЭТнг(А), ТОФЛЕКС ЭМС РЭмЭВнг(А)-LS, ТОФЛЕКС ЭМС РЭмЭПнг(А)-HF, ТОФЛЕКС ЭМС РЭмЭТнг(А)-HF, ТОФЛЕКС ЭМС РЭаЭлВнг(А), ТОФЛЕКС ЭМС РЭаЭлТнг(А), ТОФЛЕКС ЭМС РЭаЭлВнг(А)-LS, ТОФЛЕКС ЭМС РЭаЭлПнг(А)-HF, ТОФЛЕКС ЭМС РЭаЭлТнг(А)-HF из этиленпропиленовой резины.
  3. Изоляция жил заземления – в кабелях марок ТОФЛЕКС ЭМС ПвЭмЭВнг(А), ТОФЛЕКС ЭМС ПвЭмЭТнг(А), ТОФЛЕКС ЭМС ПвЭмЭВнг(А)-LS, ТОФЛЕКС ЭМС ПвЭмЭПнг(А)-HF, ТОФЛЕКС ЭМС ПвЭмЭТнг(А)-HF, ТОФЛЕКС ЭМС ПвЭаЭлВнг(А), ТОФЛЕКС ЭМС ПвЭаЭлТнг(А), ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS, ТОФЛЕКС ЭМС ПвЭаЭлПнг(А)-HF, ТОФЛЕКС ЭМС ПвЭаЭлТнг(А)-HF из сшитого полиэтилена, в кабелях марок ТОФЛЕКС ЭМС РЭмЭВнг(А), ТОФЛЕКС ЭМС РЭмЭТнг(А), ТОФЛЕКС ЭМС РЭмЭВнг(А)-LS, ТОФЛЕКС ЭМС РЭмЭПнг(А)-HF, ТОФЛЕКС ЭМС РЭмЭТнг(А)-HF, ТОФЛЕКС ЭМС РЭаЭлВнг(А), ТОФЛЕКС ЭМС РЭаЭлТнг(А), ТОФЛЕКС ЭМС РЭаЭлВнг(А)-LS, ТОФЛЕКС ЭМС РЭаЭлПнг(А)-HF, ТОФЛЕКС ЭМС РЭаЭлТнг(А)-HF из этиленпропиленовой резины.
  4. Скрутка – основные изолированные жилы скручены в сердечник вместе с изолированными жилами заземления и экранированными парами или сердечником из жил управления (при наличие);
  5. Общий комбинированный экран – в кабелях марок ТОФЛЕКС ЭМС ПвЭаЭлВнг(А), ТОФЛЕКС ЭМС ПвЭаЭлТнг(А), ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS, ТОФЛЕКС ЭМС ПвЭаЭлПнг(А)-HF, ТОФЛЕКС ЭМС ПвЭаЭлТнг(А)-HF, ТОФЛЕКС ЭМС РЭаЭлВнг(А), ТОФЛЕКС ЭМС РЭаЭлТнг(А), ТОФЛЕКС ЭМС РЭаЭлВнг(А)-LS, ТОФЛЕКС ЭМС РЭаЭлПнг(А)-HF, ТОФЛЕКС ЭМС РЭаЭлТнг(А)-HF общий комбинированный экран из алюмополимерных лент или гибких материалов на основе алюминиевой фольги и в виде оплетки из медных луженых проволок, в кабелях марок ТОФЛЕКС ЭМС ПвЭмЭВнг(А), ТОФЛЕКС ЭМС ПвЭмЭТнг(А), ТОФЛЕКС ЭМС ПвЭмЭВнг(А)-LS, ТОФЛЕКС ЭМС ПвЭмЭПнг(А)-HF, ТОФЛЕКС ЭМС ПвЭмЭТнг(А)-HF, ТОФЛЕКС ЭМС РЭмЭВнг(А), ТОФЛЕКС ЭМС РЭмЭТнг(А), ТОФЛЕКС ЭМС РЭмЭВнг(А)-LS, ТОФЛЕКС ЭМС РЭмЭПнг(А)-HF, ТОФЛЕКС ЭМС РЭмЭТнг(А)-HF общий комбинированный экран из медных лент или гибких материалов на основе медной фольги и в виде оплетки из медных луженых проволок.
  6. Экран пар – в кабелях с использованием жил управления накладывается комбинированный экран поверх изолированных и скрученных пар управления. Экран может быть выполнен из алюмополимерных лент или гибких материалов на основе алюминиевой фольги и в виде оплетки из медных луженых проволок (ЭаЭл), а также из медных лент или гибких материалов на основе медной фольги и в виде оплетки из медных луженых проволок (ЭмЭ).
  7. Наружная оболочка – в кабелях марок ТОФЛЕКС ЭМС ПвЭмЭВнг(А), ТОФЛЕКС ЭМС ПвЭаЭлВнг(А),ТОФЛЕКС ЭМС РЭмЭВнг(А), ТОФЛЕКС ЭМС РЭаЭлВнг(А) из поливинилхлоридного пластиката пониженной горючести, в кабелях марок ТОФЛЕКС ЭМС ПвЭмЭВнг(А)-LS, ТОФЛЕКС ЭМС ПвЭаЭлВнг(А)-LS, ТОФЛЕКС ЭМС РЭмЭВнг(А)-LS, ТОФЛЕКС ЭМС РЭаЭлВнг(А)-LS из поливинилхлоридного пластиката пониженной опасности с низким дымо- и газовыделением, в кабелях марок ТОФЛЕКС ЭМС ПвЭмЭПнг(А)-HF, ТОФЛЕКС ЭМС ПвЭаЭлПнг(А)-HF, ТОФЛЕКС ЭМС РЭмЭПнг(А)-HF, ТОФЛЕКС ЭМС РЭаЭлПнг(А)-HF из полимерных композиций не содержащих галогенов, для кабелей марок ТОФЛЕКС ЭМС ПвЭмЭТнг(А)-HF, ТОФЛЕКС ЭМС ПвЭаЭлТнг(А)-HF, ТОФЛЕКС ЭМС РЭмЭТнг(А)-HF, ТОФЛЕКС ЭМС РЭаЭлТнг(А)-HF из полиуретанового эластомера не содержащего галогенов. В кабелях с оболочкой из маслобензостойких материалов в названии марки дописывается буква «М». Во всех перечисленных марках выше может быть использована оболочка в холодостойком исполнении.



Применение

Кабели предназначены для стационарной и нестационарной прокладки, присоединения электродвигателей к преобразователям частоты на номинальное напряжение 0,66/1 кВ переменного тока частотой до 400 Гц или постоянное напряжение до 1,5 кВ.

Жилы управления кабелей предназначены для передачи от датчиков управления электрических сигналов номинальным напряжением до 0,5 кВ переменного тока частотой до 400 Гц или постоянным напряжением до 0,75 кВ.
Кабели силовые c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из полиуретанового эластомера пониженной горючести, с общим комбинированным экраном из алюминиевых лент или гибких материалов на основе алюминиевой фольги и в виде оплетки из медных луженых проволок
1 маркоразмер
Кабели силовые c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из поливинилхлоридного пластиката пониженной горючести, с общим комбинированным экраном из алюминиевых лент или гибких материалов на основе алюминиевой фольги и в виде оплетки из медных луженых проволок
33 маркоразмера
Кабели силовые c гибкими медными жилами, с изоляцией из сшитого полиэтилена, с оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести, с общим комбинированным экраном из алюминиевых лент или гибких материалов на основе алюминиевой фольги и в виде оплетки из медных луженых проволок
4 маркоразмера
Кабели силовые c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести, с общим комбинированным экраном из алюминиевых лент или гибких материалов на основе алюминиевой фольги и в виде оплетки из медных луженых проволок
1 маркоразмер
Кабели силовые c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с общим комбинированным экраном из медных лент или гибких материалов на основе медной фольги и в виде оплетки из медных проволок
8 маркоразмеров
Кабели силовые c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из холодостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газоаыделением, с общим комбинированным экраном из медных лент или гибких материалов на основе медной фольги и в виде оплетки из медных проволок
1 маркоразмер
Кабели силовые c гибкими медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести, с общим комбинированным экраном из медных лент или гибких материалов на основе медной фольги и в виде оплетки из медных проволок
1 маркоразмер
Кабели силовые c гибкими медными жилами, с изоляцией этиленпропиленовой резины, с оболочкой из полимерных композиций не содержащих галогенов, с общим комбинированным экраном из медных лент или гибких материалов на основе медной фольги и в виде оплетки из медных проволок, холодостойкие
1 маркоразмер
