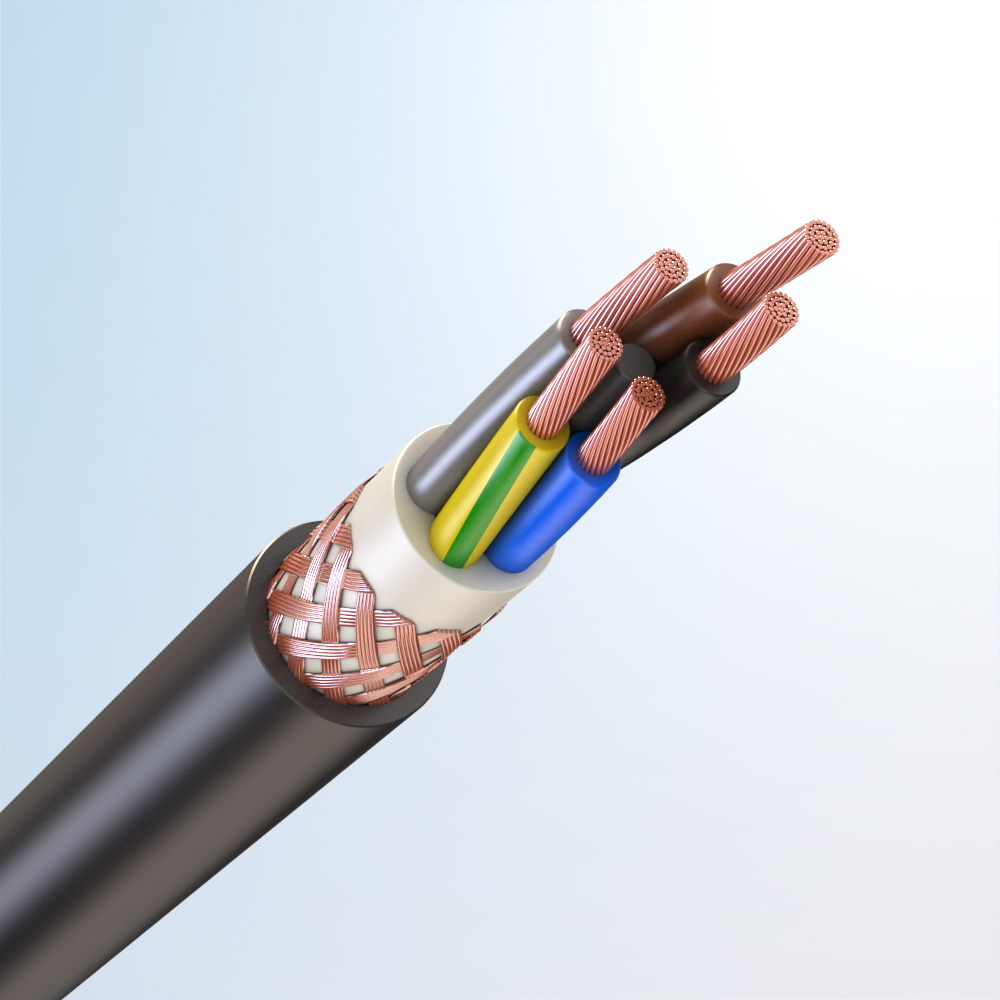

Кабели силовые и контрольные ТОФЛЕКС Р

Силовые кабели предназначены для передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц при стационарной прокладке, контрольные кабели предназначены для подключения к аппаратам и распределительным устройствам с номинальным переменным напряжением до 0,66 кВ частотой 100 Гц. Силовые кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60502-1.

Коды ОКП

35 3300 — Силовые кабели с медными жилами

35 3700 — Силовые кабели с алюминиевыми жилами

35 6300 — Контрольные кабели


Технические характеристики

Вид климатического исполнения по ГОСТ 15150
Для кабелей в климатическом исполнении «У» и «ХЛ»
категории размещения 1 и 2
Диапазон температур эксплуатации
Для кабелей всех марок, кроме кабелей в холодостойком исполнении и кабелей оболочке из термопластичных эластомеров
от –50 С до +50 С
Для кабелей в оболочке из термопластичных эластомеров
от –60 С до +90 С
Для кабелей всех марок в холодостойком исполнении, кроме "нг(А)-HF-ХЛ"
от –60 С до +50 С
Для кабелей марок "нг(А)-HF-ХЛ"
от –65 С до +85 С
Для кабелей всех марок в холодостойком исполнении, кроме "нг(А)-HF"
от –50 С до +85 С
Длительно допустимая температура нагрева жилы кабеля
90 С
Предельно допустимая температура жилы кабеля при коротком замыкании при протекании тока короткого замыкания в течение до 5 с
250 С
Допустимый нагрев жилы кабеля в режиме перегрузки
не более 130 С
Продолжительность работы кабеля в режиме перегрузки должна быть не более 8 ч в сутки и не более 1000 ч за срок службы.
Температуры прокладки и монтажа
для кабелей в исполнении «-ХЛ» (кроме «нг(А)-HF-ХЛ»)
– 30 С
для кабеля марки «нг(А)-HF-ХЛ»
не ниже – 35 С
остальные марки
не ниже – 15 С
Тяжение кабелей во время прокладки должно осуществляться при помощи кабельного чулка или за токопроводящую жилу при помощи клинового захвата.
Усилия, возникающие во время тяжения кабеля с алюминиевой жилой не должны превышать 30 Н/мм² сечения жилы, кабеля с медной жилой — 50 Н/мм²
После прокладки и монтажа кабелей рекомендуется проводить испытание кабельной линии в течение 15 мин прикладывают напряжение 4U постоянного тока. Для одножильных о небронированных кабелей испытания не проводят.
Устойчивость к воздействию солнечного излучения
Кабели, могут быть использованы на открытом воздухе при условии защиты от воздействия солнечного излучения, а также теплоизлучения от различных видов источников тепла.
Кабели, изготовленные с применением материалов, стойких к воздействию солнечного излучения (с индексом «УФ»), могут быть проложены на открытом воздухе без защиты от солнечного излучения.
Рабочее напряжение и частота
Силовые кабели предназначены для передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц при стационарной прокладке, контрольные кабели предназначены для подключения к аппаратам и распределительным устройствам с номинальным переменным напряжением до 0,66 кВ частотой 100 Гц. Силовые кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60502-1.
Минимальный радиус изгиба при прокладке и монтаже для всех марок кабелей, кроме кабелей с гибкой жилой
для одножильных какабелей
не менее 10 DH
для всех марок многожильных кабелей, кроме кабелей с гибкой жилой
не менее 7,5 DH
для кабелей с гибкой жилой не бронированных, либо бронированных оплеткой из стальных проволок
не менее 5 DH
где DH – наружный диаметр кабеля
После прокладки и монтажа кабелей рекомендуется проводить испытание кабельной линии в течение 15 мин прикладывают напряжение 4Uо постоянного тока. Для одножильных небронированных кабелей испытания не проводят.
Транспортировка и хранение
Условия транспортировки и хранение должны соответствовать требованиям ГОСТ 18690
Условия хранения кабелей и транспортирования в части воздействия климатических факторов внешней среды должны соответствовать группе ОЖ3 по ГОСТ 15150
Условия хранения кабелей должны соответствовать группе ОЖЗ по ГОСТ 15150.
Допускается хранение кабелей на барабанах в обшитом виде на открытых площадках не более двух лет, в закрытых помещениях — не более пяти лет
Гарантийный срок эксплуатации
5 лет с даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев с даты изготовления


Применение

Силовые кабели предназначены для передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц при стационарной прокладке, контрольные кабели предназначены для подключения к аппаратам и распределительным устройствам с номинальным переменным напряжением до 0,66 кВ частотой 100 Гц. Силовые кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60502-1.

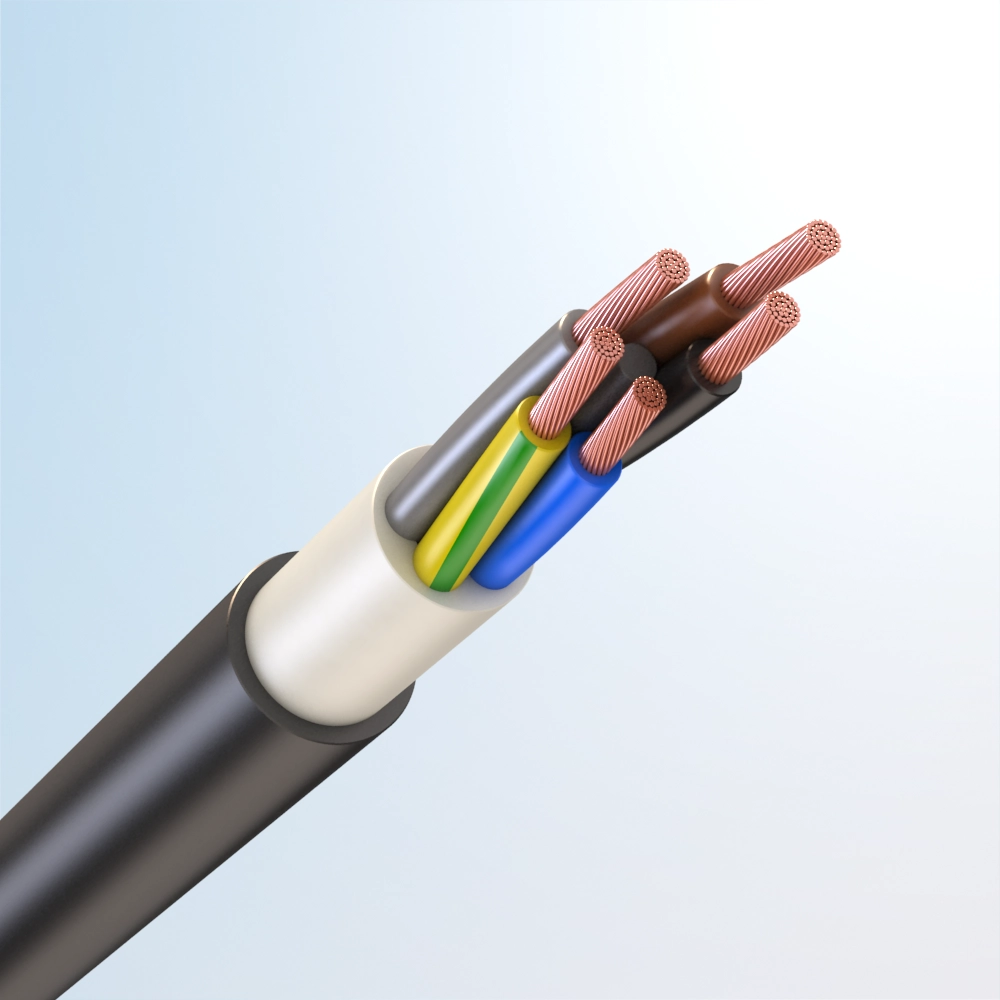

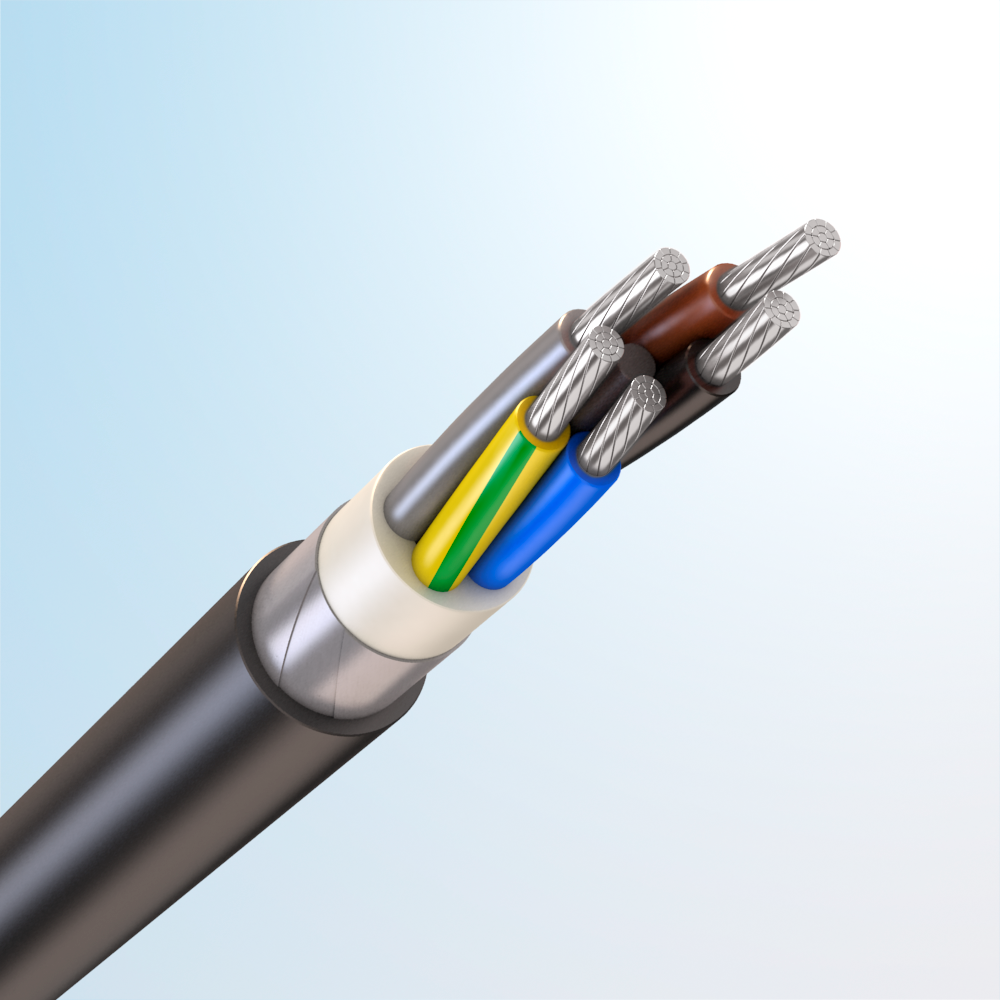

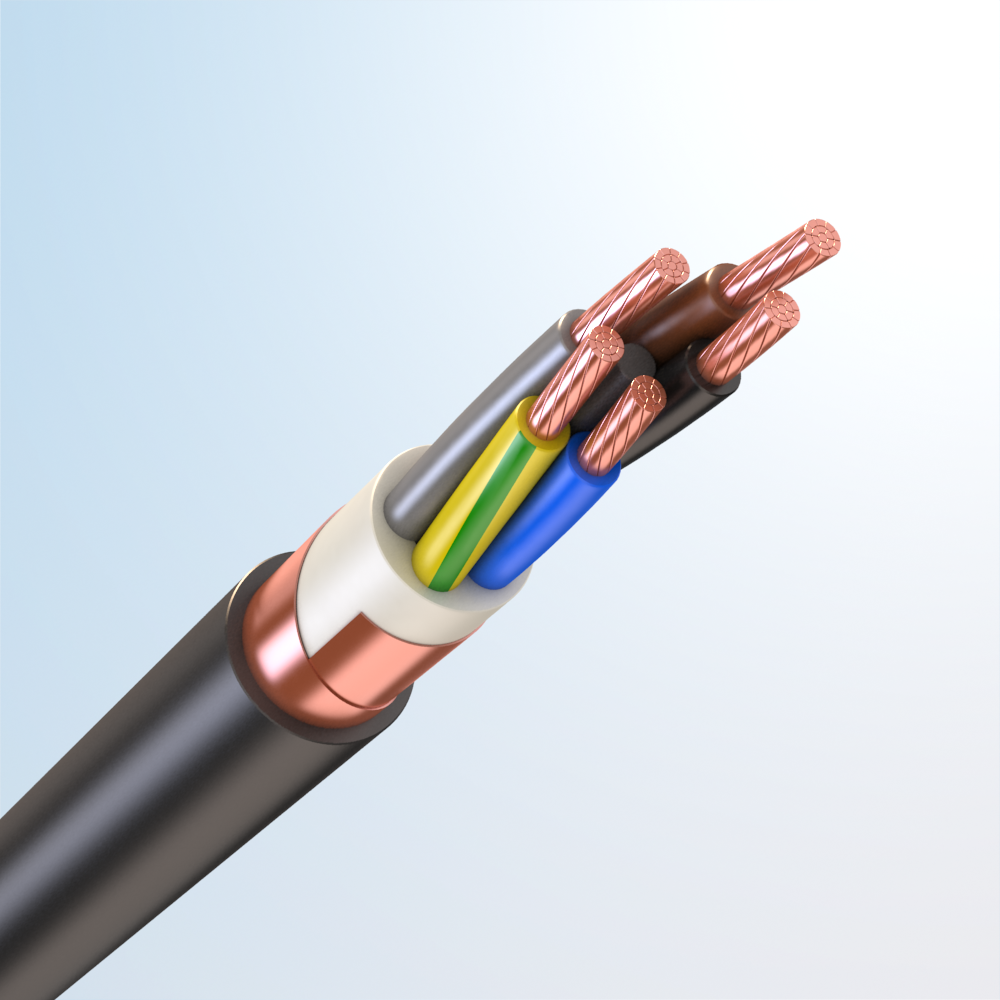

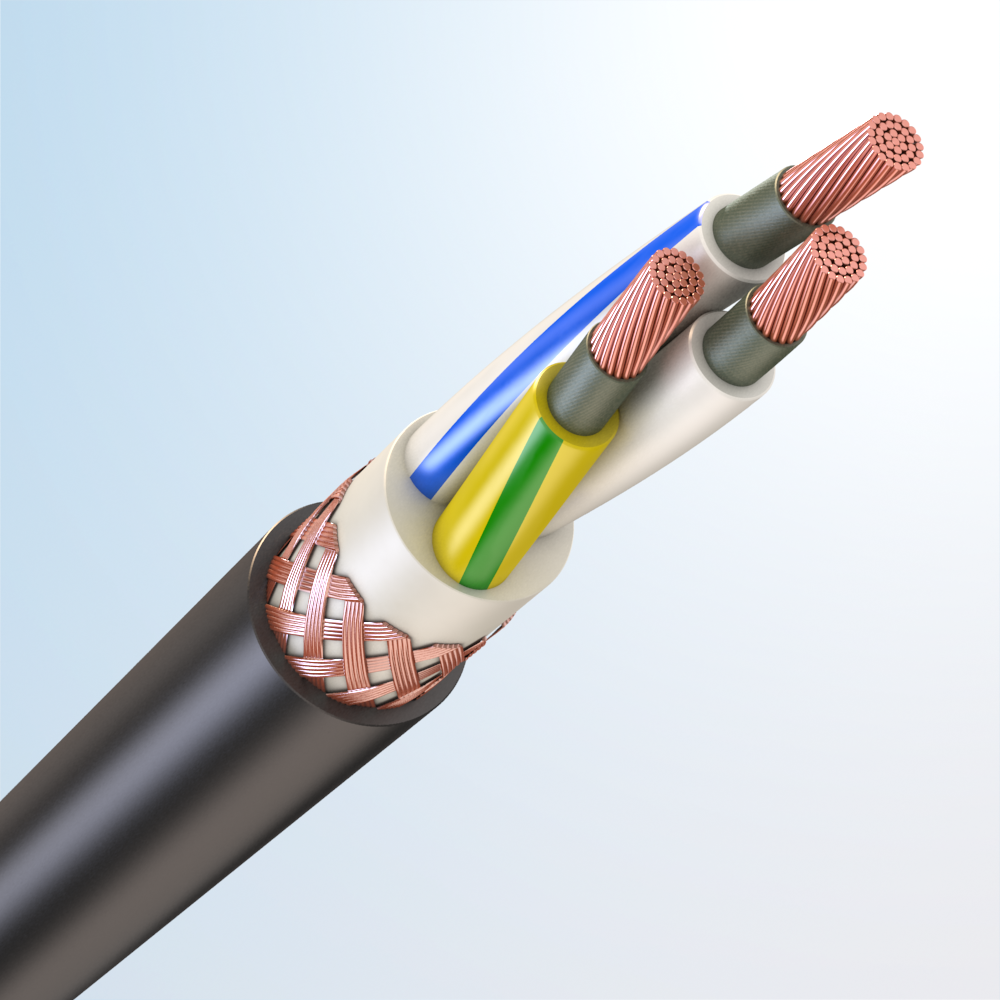

Кабель с алюминиевыми жилами, с изоляцией из этиленпропиленовой резины, экранированный, в оболочке из сшиваемой высокоэластичной полимерной композиции пониженной горючести
1 маркоразмер
Кабель с медными гибкими жилами, с изоляцией из этиленпропиленовой резины, в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. с низким дымо- и газовыделением, холодостойкий
2 маркоразмера

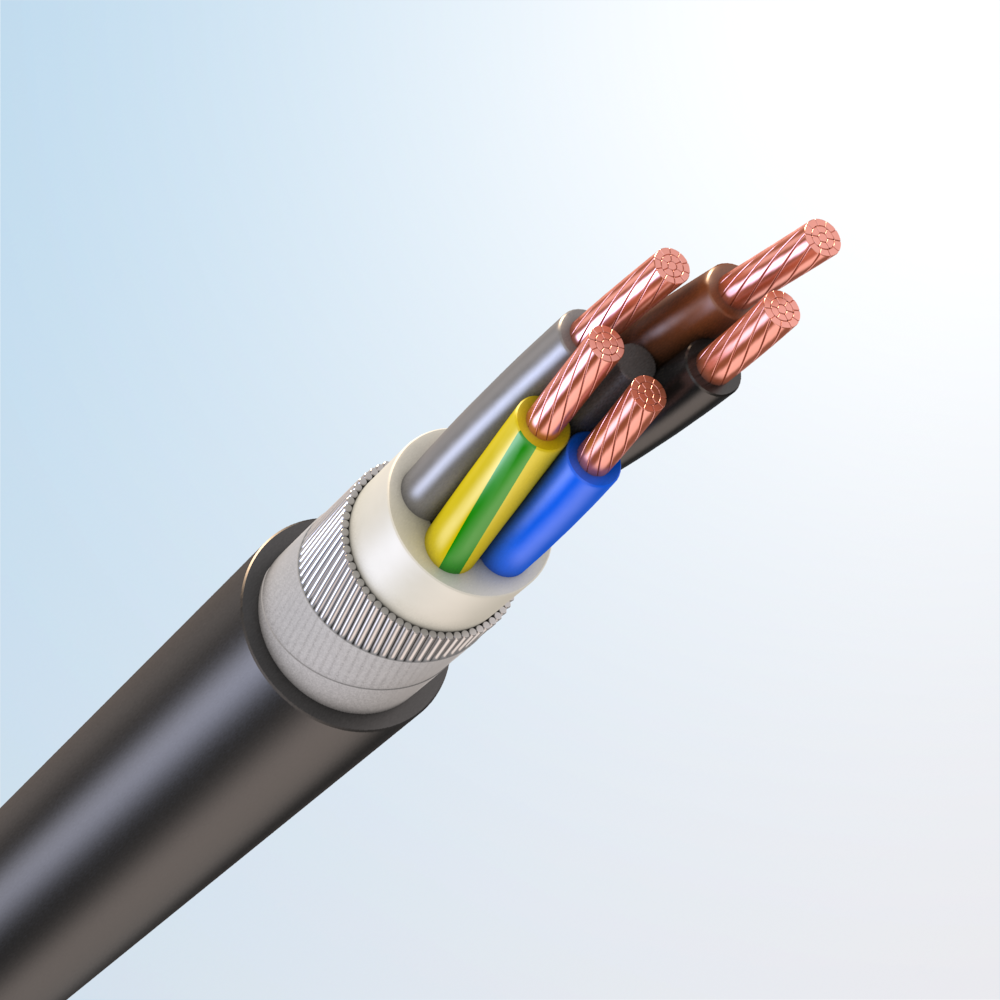

Кабели с медными гибкими жилами, с изоляцией из этиленпропиленовой резины, в броне в виде сплошного повива из стальных оцинкованных проволок, в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением
3 маркоразмера

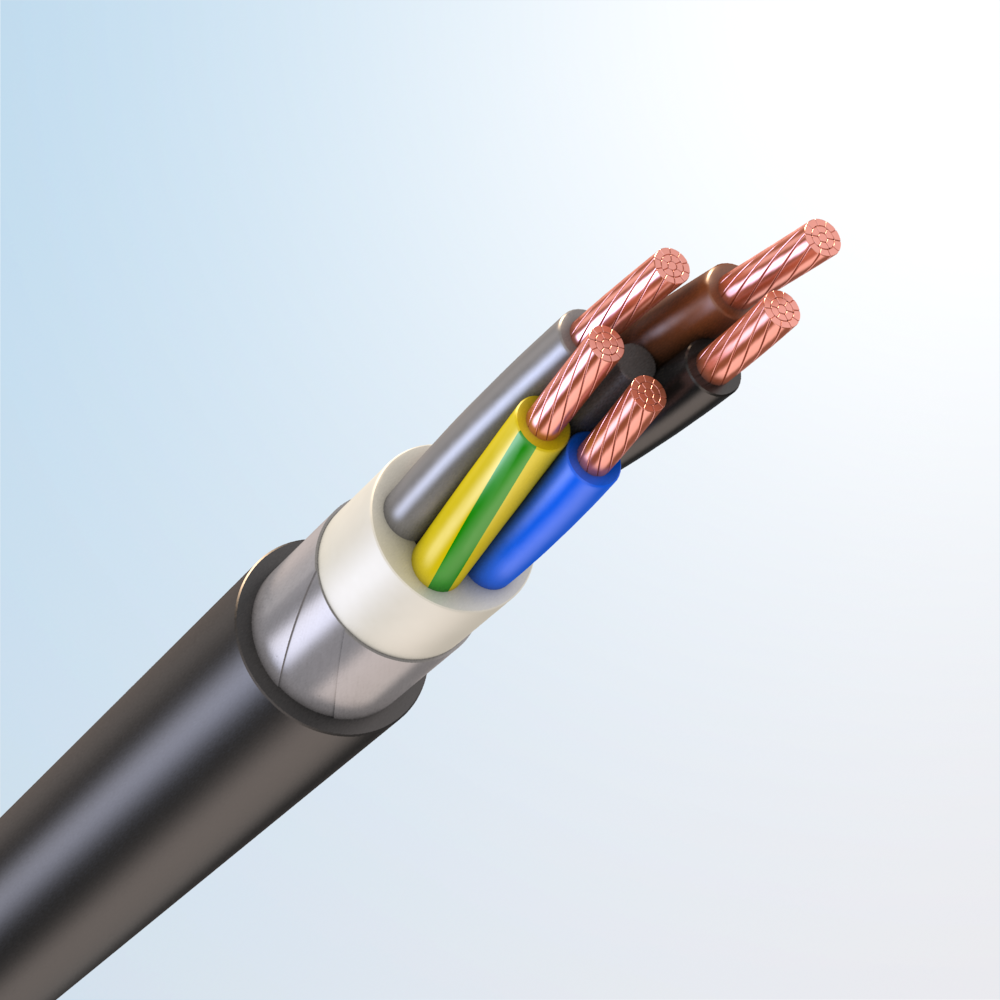

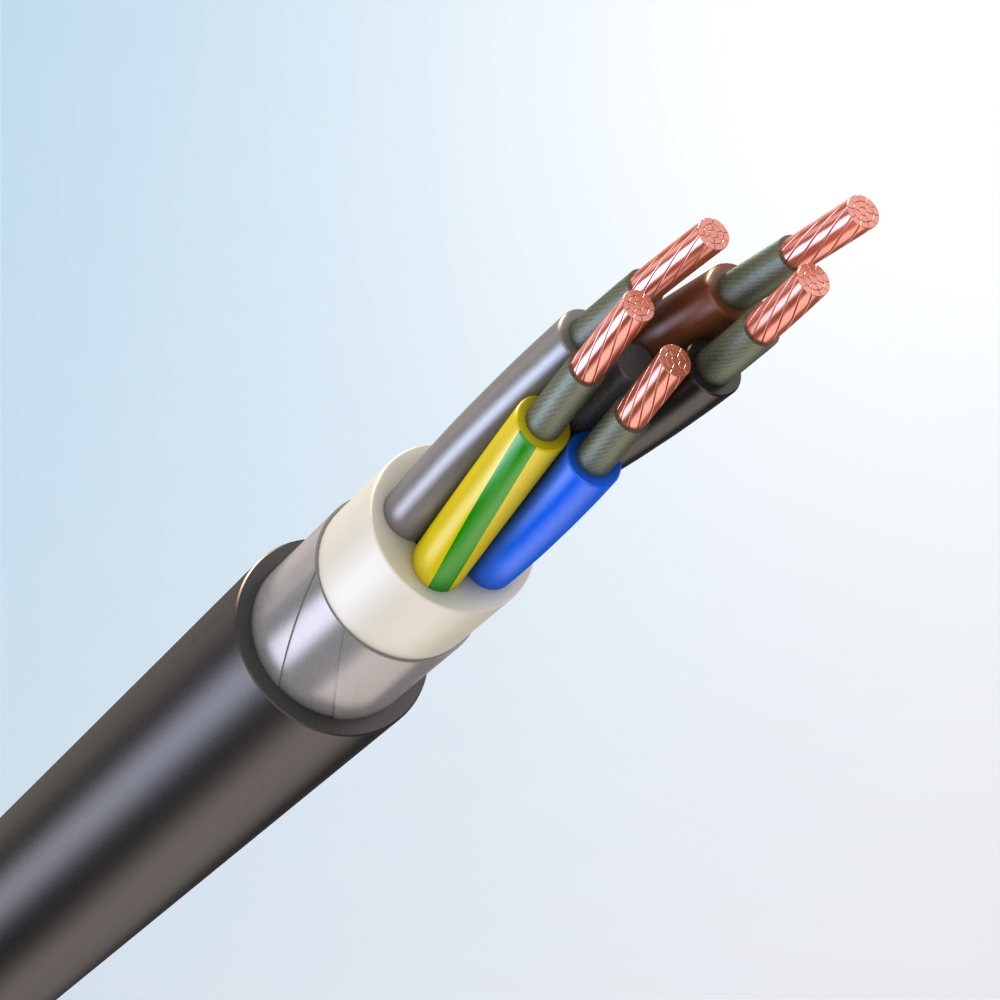

Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, в броне из стальных оцинкованных лент, в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением.
60 маркоразмеров
Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, в броне из стальных оцинкованных лент, в оболочке из поливинилхлоридного пластиката пониженной горючести, холодостойкие.
108 маркоразмеров
Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, в броне из стальных оцинкованных лент, в оболочке из полимерных композиций не содержащих галогенов, огнестойкие
27 маркоразмеров
Кабель с медными жилами, с изоляцией из этиленпропиленовой резины, в броне из стальных оцинкованных лент, в оболочке из полимерных композиций не содержащих галогенов
70 маркоразмеров
Кабель с медными жилами, с изоляцией из этиленпропиленовой резины, в броне из стальных оцинкованных лент, в оболочке из сшиваемой высокоэластичной полимерной композиции пониженной горючести
132 маркоразмера

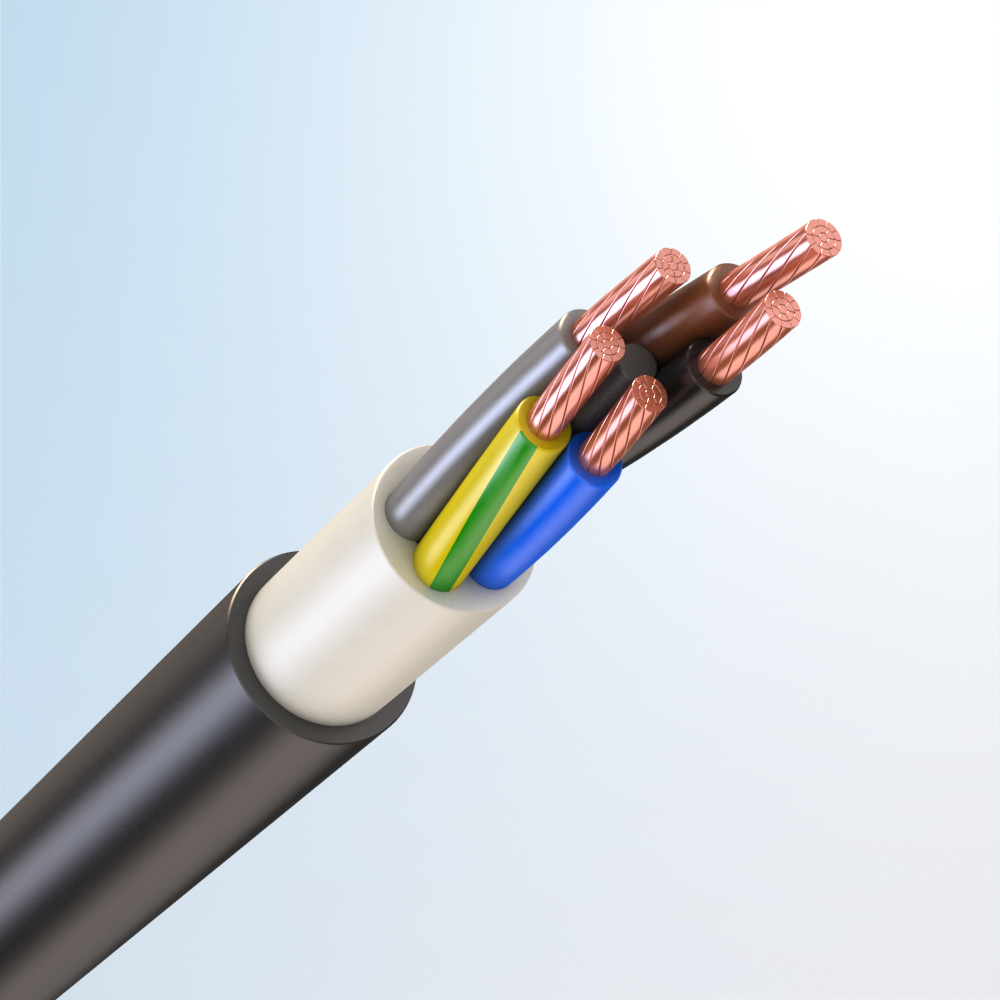

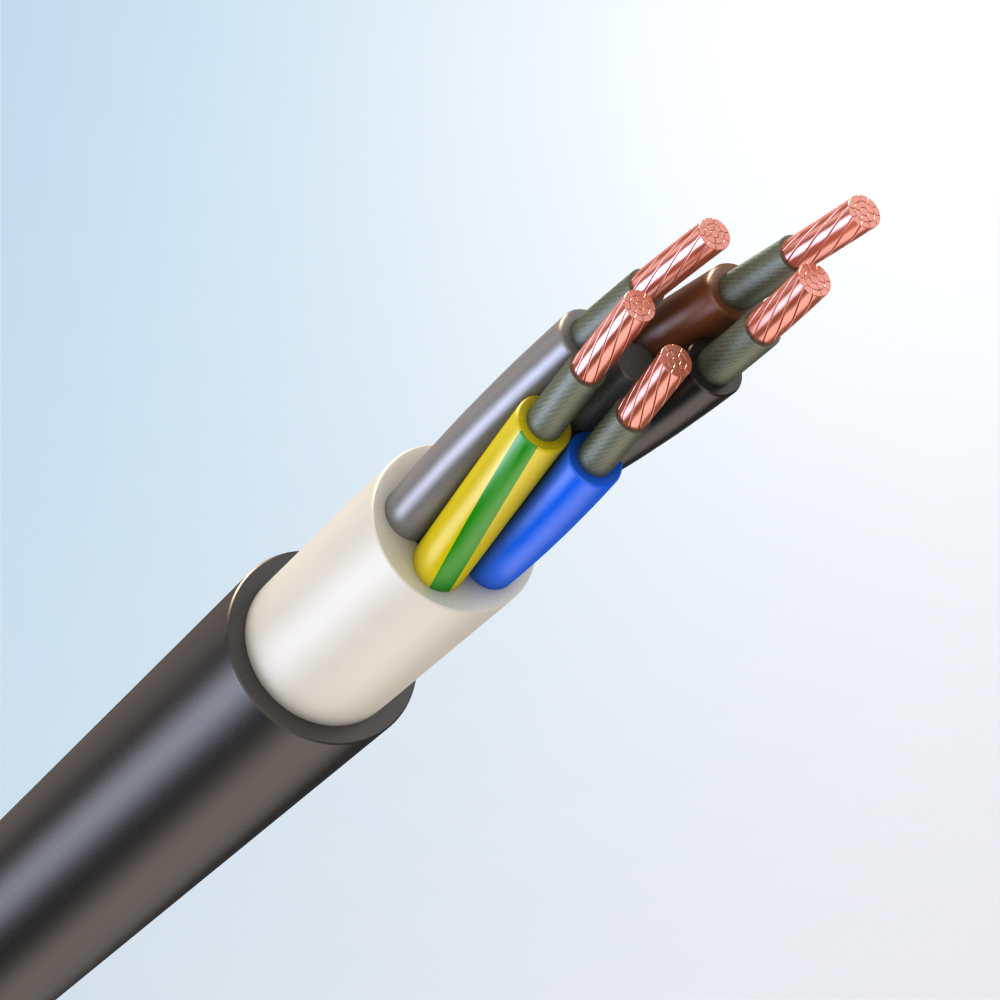

Кабель с медными жилами, с изоляцией из этиленпропиленовой резины, в оболочке из поливинилхлоридного пластиката пониженной горючести
30 маркоразмеров
Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, в оболочке из поливинилхлоридного пластиката пониженной опасности, с низким дымо- и газовыделением
41 маркоразмер
Кабель с медными жилами, с изоляцией из этиленпропиленовой резины, в оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, холодостойкий
1 маркоразмер
Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, с оболочкой из поливинилхлоридного пластиката пониженной горючести, холодостойкие
23 маркоразмера

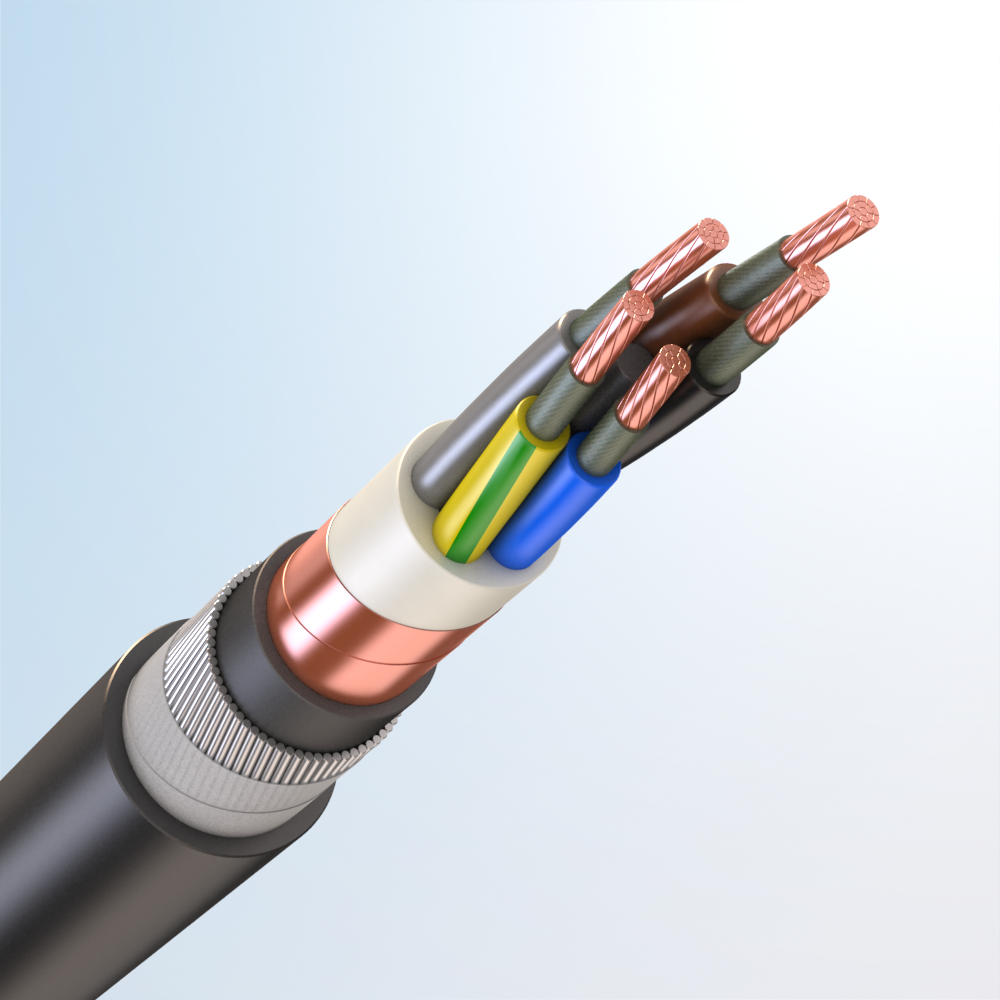

Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, в броне в виде сплошного повива из стальных оцинкованных проволок, в оболочке из поливинилхлоридного пластиката пониженной опасности, с низким дымо- и газовыделением, огнестойкие
1 маркоразмер

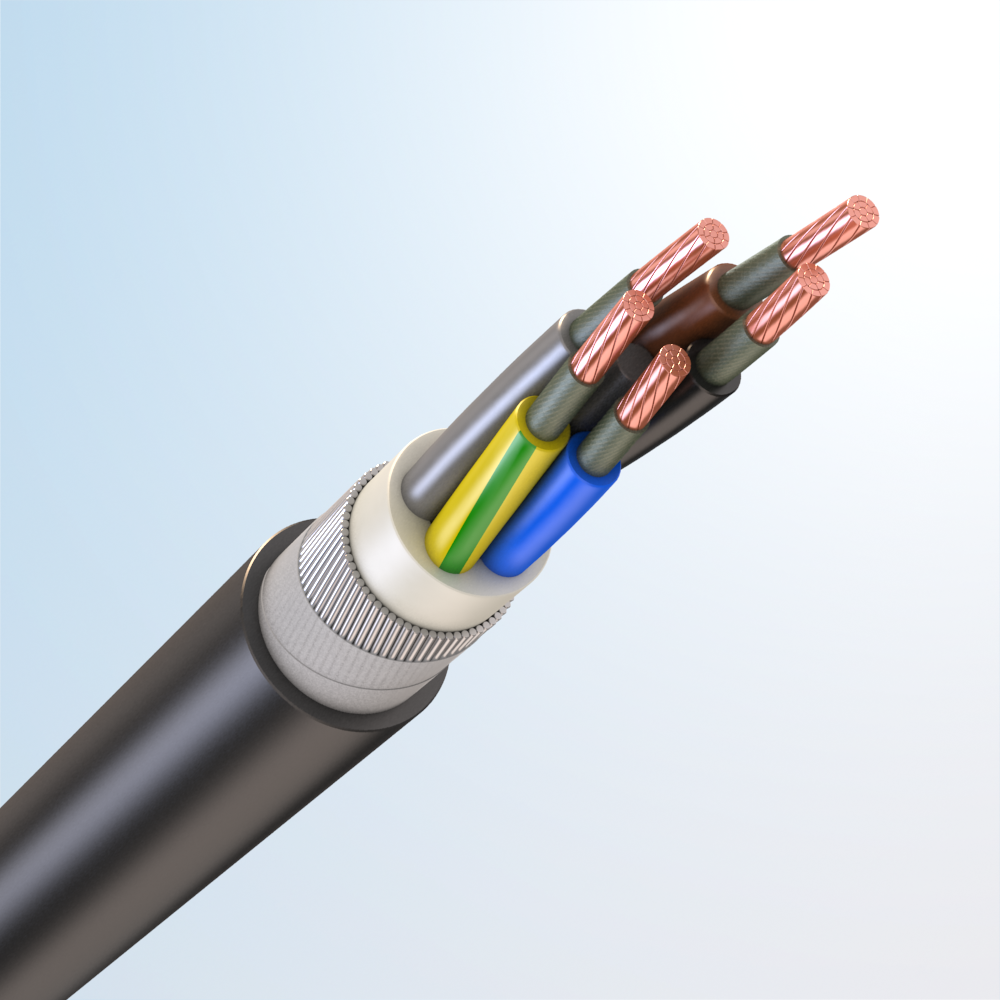

Кабели с медными жилами с изоляцией из этиленпропиленовой резины, оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести, в проволочной броне
26 маркоразмеров
Кабель с медными жилами, с изоляцией из этиленпропиленовой резины, в броне в виде сплошного повива из стальных оцинкованных проволок, в оболочке из полимерных композиций не содержащих галогенов
32 маркоразмера

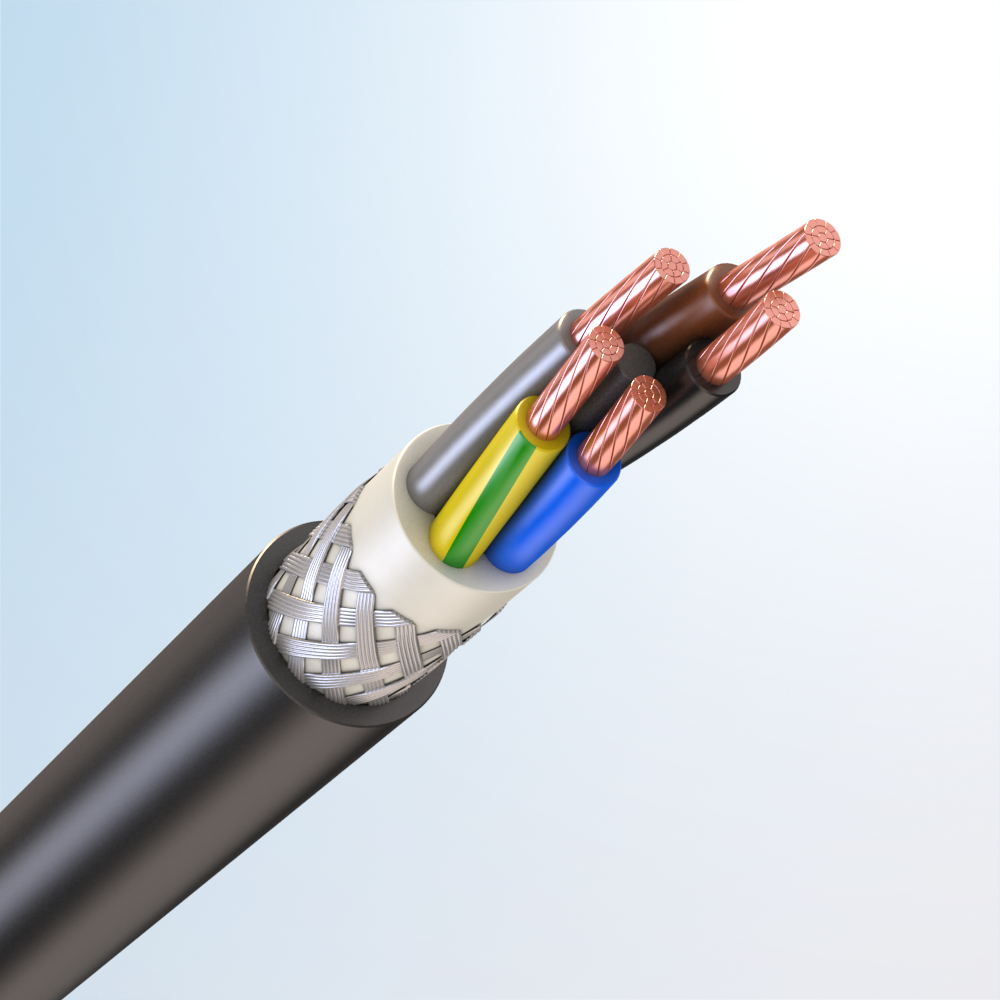

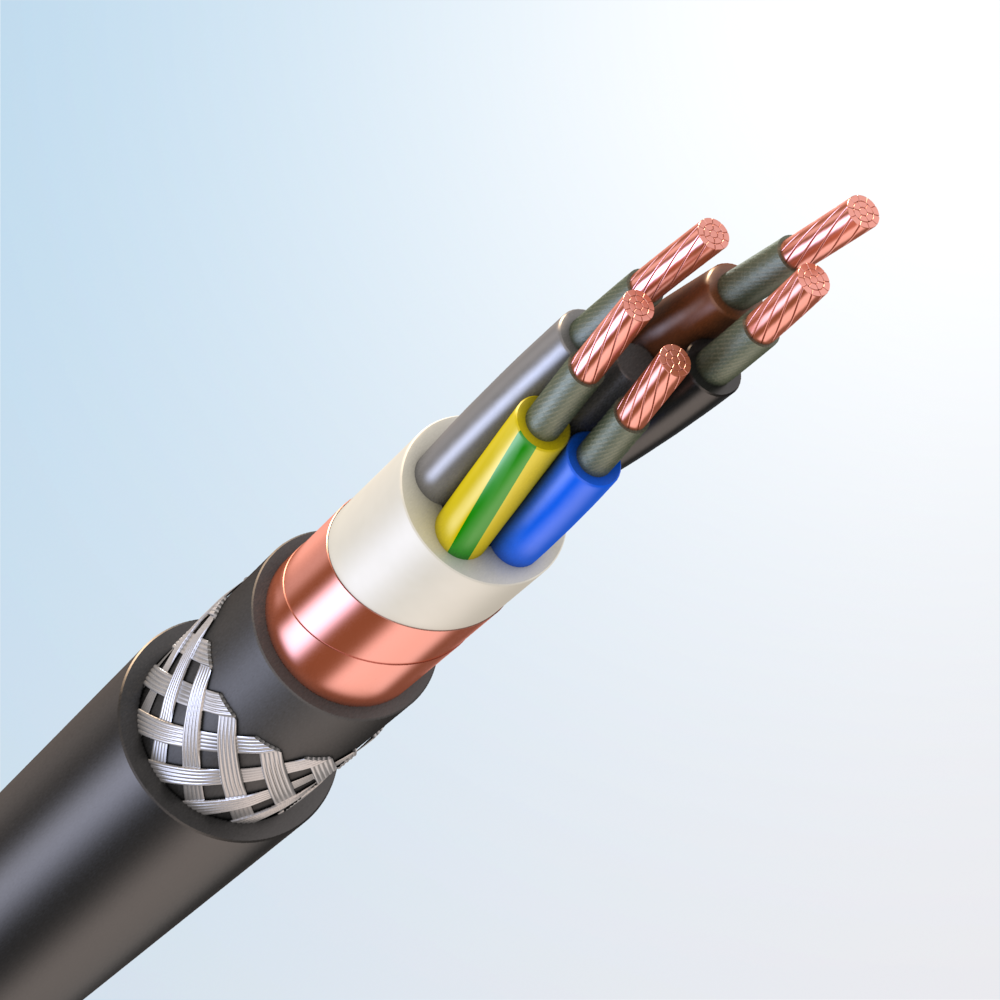

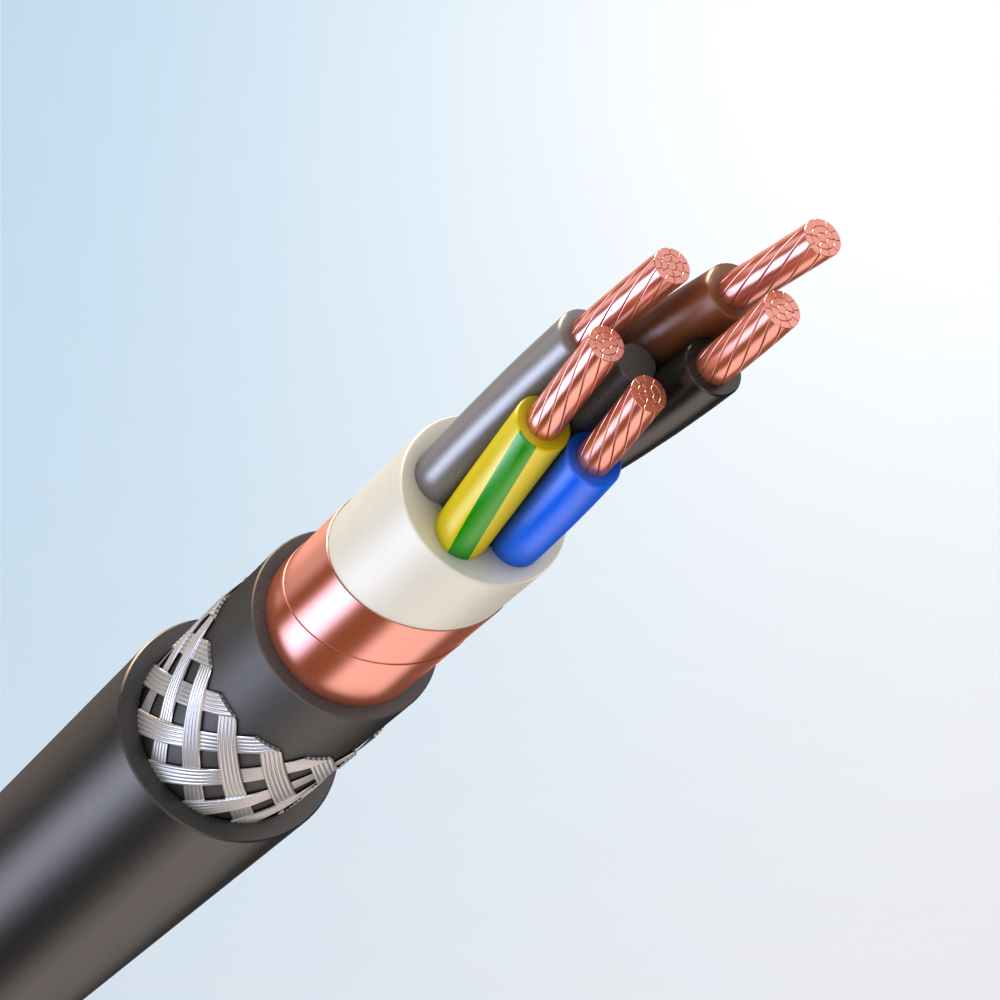

Кабель с медными жилами, с изоляцией из этиленпропиленовой резины, в броне в виде оплетки из стальных оцинкованных проволок, в оболочке из поливинилхлоридного пластиката пониженной горючести
18 маркоразмеров
Кабель с медными жилами, с изоляцией из этиленпропиленовой резины, в оболочке из полимерных композиций не содержащих галогенов, огнестойкий
77 маркоразмеров
Кабель с медными жилами, с изоляцией из этиленпропиленовой резины, в оболочке из полимерных композиций не содержащих галогенов
110 маркоразмеров
Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, в оболочке из сшиваемой высокоэластичной полимерной композиции, не содержащей галогенов, огнестойкие
5 маркоразмеров
Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, в оболочке из сшиваемой высокоэластичной полимерной композиции не содержащей галогенов
116 маркоразмеров

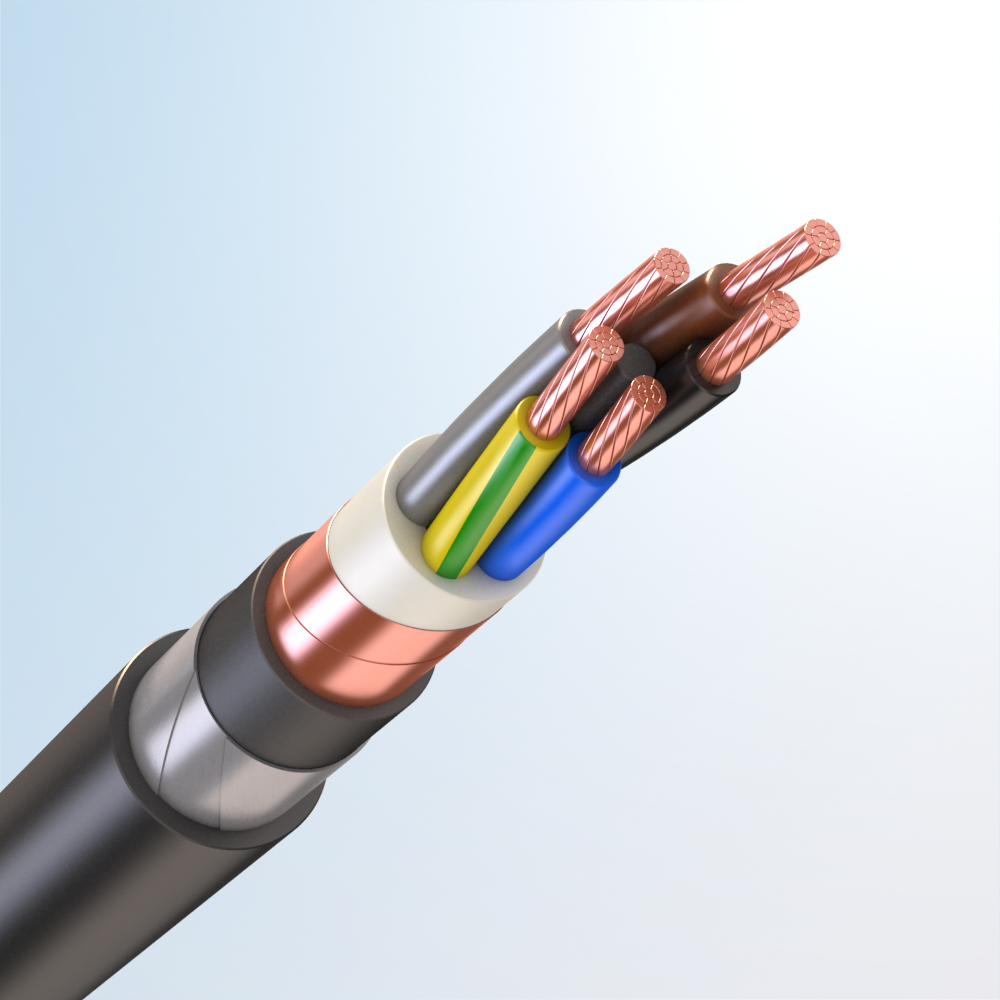

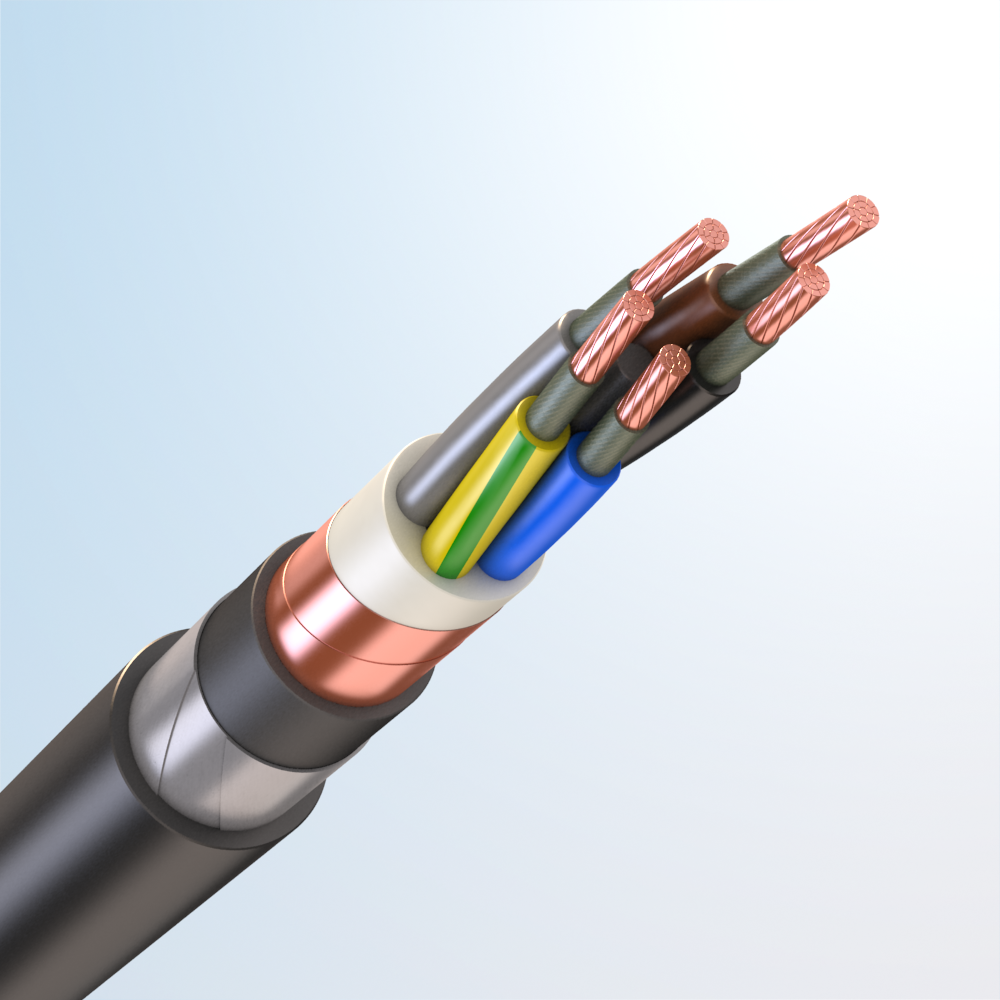

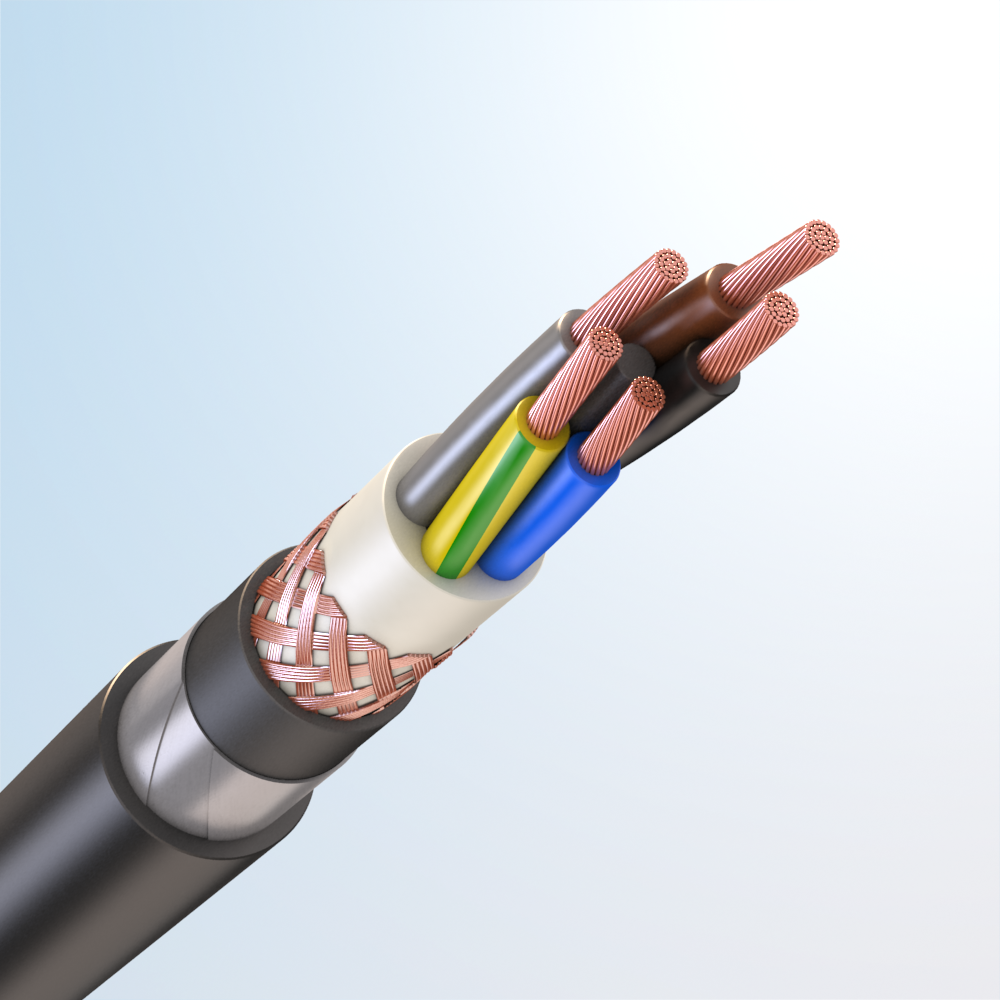

Кабели с медными жилами, с изоляцией из этиленпропиленовой резины, экранированные, в броне из стальных оцинкованных лент, в оболочке из поливинилхлоридного пластиката пониженной горючести, холодостойкие
63 маркоразмера
