Самонесущие изолированные провода, не распространяющие горение ТОФЛЕКС СИПн

Самонесущие изолированные провода, не распространяющие горение, для воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно и провода самонесущие защищенные, не распространяющие горение, для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15 и 20 кВ) и 35 кВ (для сетей на напряжение 35 кВ) номинальной частотой 50 Гц.

КОД ОКП — 35 5300

Технические характеристики

Вид климатического исполнение по ГОСТ 15150
Климатическое исполнение проводов
B категории размещения 1, 2 и 3 по ГОСТ 15150
Температура эксплуатации
Изолированные провода допускается эксплуатировать при температуре окружающей среды
от —60 ºС до +50 ºС
опустимый нагрев токопроводящих жил при эксплуатации не должен превышать:
+90 ºС — в нормальном режиме
+250 ºС — при коротком замыкании
Условия прокладки и монтажа
Монтаж проводов рекомендуется проводить при температуре окружающей среды
не ниже —20 ºС
Подвеска проводов в воздушных линиях электропередачи должна соответствовать требованиям «Правил устройства электроустановок»
Радиус изгиба при монтаже и установленного на опорах провода
10D, где D — расчетный наружный диаметр провода, мм
Допустимые токовые нагрузки
Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей среды +25 ºС, скорости ветра 0,6 м/сек и интенсивности солнечной радиации 1000 Вт/м2, и допустимые токи односекундного короткого замыкания должны соответствовать указанным в Таблице 2
Транспортировка и хранение
Допускается хранение проводов на барабанах в обшитом виде на открытых площадках
Срок хранения проводов на открытых площадках — не более двух лет, под навесом — не более пяти лет, в закрытых помещениях — не более 10 лет
Гарантийный срок
Гарантийный срок эксплуатации три года с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Строительная длина
Для проводов марки ТОФЛЕКС СИПн-1, ТОФЛЕКС СИПн-2
500 м, допускается в партии не более 10% проводов длиной не менее 100 метров
Для проводов марки ТОФЛЕКС СИПн-3
1000 м, допускается в партии не более 10% проводов длиной не менее 150 метров
Для проводов марки ТОФЛЕКС СИПн-4
300 м, допускается в партии не более 10% проводов длиной не менее 50 метров

Таблица 2 — Допустимые токовые нагрузки

Номинальное сечение основных жил, мм2 Допустимый ток нагрузки, А, не более Допустимый ток односекундного короткого замыкания, кА, не более
Самонесущих изолированных проводов Защищенных проводов Самонесущих изолированных проводов Защищенных проводов
20 кВ 35 кВ
16 100 1,5
25 130 2,3
35 160 200 220 3,2 3
50 195 245 270 4,6 4,3
70 240 310 340 6,5 6
95 300 370 400 8,8 8,2
120 340 430 460 10,9 10,3
150 380 485 520 13,2 12,9
185 436 560 600 16,5 15,9
240 515 600 670 22 20,6

Конструкция

Токопроводящая жила — алюминиевая многопровлочная, круглой формы, уплотненная. Число и номинальное сечение токопроводящих жил проводов представлены в Таблице 1.

Нулевая несущая жила и токопроводящая жила защищенных проводов — из алюминиевого сплава многопроволочная, круглой формы, уплотненная (для проводов ТОФЛЕКС СИПн-1, ТОФЛЕКС СИПн-2 и для защищенных проводов ТОФЛЕКС СИПн-3). Провода марок ТОФЛЕКС СИПн-1 и ТОФЛЕКС СИПн-2 изготавливаются с нулевой несущей жилой номинальным сечением 50 мм2 и более могут изготавливаться с 1, 2 или 3 вспомогательными жилами.

Номинальное сечение вспомогательных жил для цепей наружного освещения должно быть 16, 25 или 35 мм2, для цепей контроля — 1,5; 2,5 или 4 мм2.

Изоляция — из светостабилизированного не распространяющего горение сшитого полиэтилена. Основные изолированные жилы должны иметь отличительное обозначение в виде цветных продольных полос шириной не менее 1 мм. Цвет полос должен быть контрастным по отношению к черному. Изоляция защищенных проводов, нулевых несущих жил и вспомогательных жил — черного цвета. В проводе ТОФЛЕКС СИПн-1 нулевая несущая жила не изолируется.

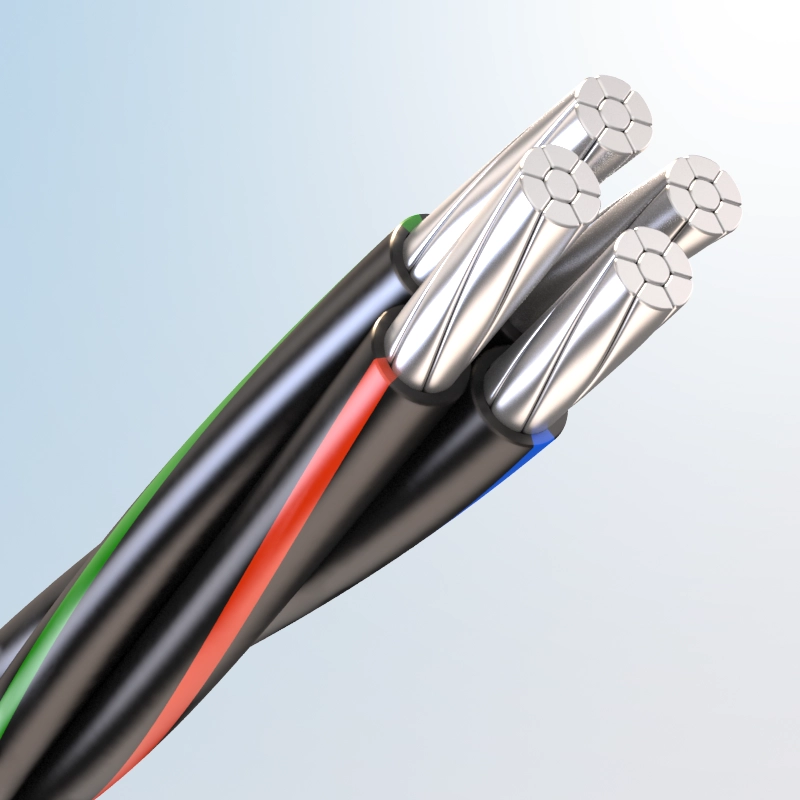

Скрутка — изолированные и вспомогательные жилы должны быть скручены вокруг нулевой несущей жилы. Изолированные жилы проводов без несущей жилы должны быть скручены между собой. Скрутка жил имеет правое направление. Допускается по требованию заказчика изготовление проводов марок ТОФЛЕКС СИПн-1, ТОФЛЕКС СИПн-2 с дополнительной жилой сечением 16 или 25 мм2 для подключения цепей освещения.

Применение

Самонесущие изолированные провода, не распространяющие горение, для воздушных линий электропередачи на номинальное напряжение до 0,6/1 кВ включительно и провода самонесущие защищенные, не распространяющие горение, для воздушных линий электропередачи на номинальное напряжение 20 кВ (для сетей на напряжение 10, 15 и 20 кВ) и 35 кВ (для сетей на напряжение 35 кВ) номинальной частотой 50 Гц.

Самонесущие изолированные провода на номинальное напряжение 0,6/1 кВ марки ТОФЛЕКС СИПн-4 предназначены для выполнения ответвлений от воздушных линий к вводу, для прокладки по стенам зданий и хозяйственных построек.


Таблица 1 — Число и номинальное сечение токопроводящих жил проводов

Марка и номинальное напряжение провода Число основных токопроводя-щих жил Номинальное сечение основных токопровод-ящих жил, мм2 Число несущих токопроводя-щих жил Номинальное сечение несущей токопроводя-щей жилы, мм2 * Число вспомогатель-ных токо-проводящих жил Номинальное сечение вспомогательных токопроводящих жил, мм2
ТОФЛЕКС СИПн-1-0,6/1 кВ

ТОФЛЕКС СИПн-2-0,6/1 кВ
1, 2, 3, 4 16;
25;
35
1 25; 35; 50; 54,6;
70; 95; 120; 150; 185; 240
50 1 35; 50; 54,6;
70; 95; 120; 150; 185; 240
1,2,3 16;
25;
35
70 1 50; 54,6;
70; 95; 120; 150; 185; 240
95 1 70; 95; 120; 150; 185; 240
120 1 95; 120; 150; 185; 240
150 1
185 1
240 1

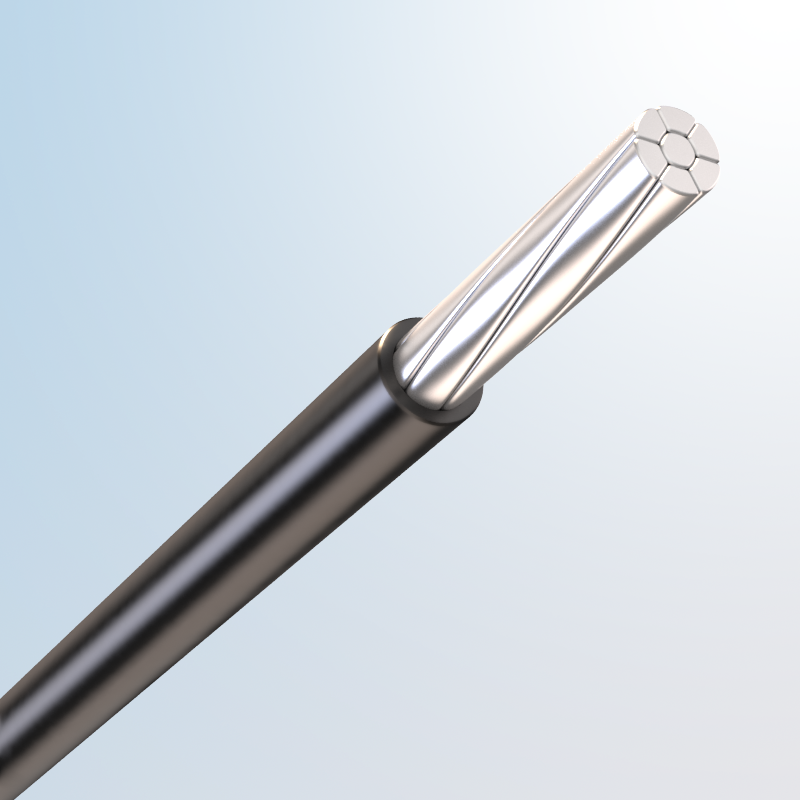

ТОФЛЕКС СИПн-3-20 кВ

ТОФЛЕКС СИПн-3-35 кВ
1 35; 50; 70; 95; 120; 150; 185; 240
ТОФЛЕКС СИПн-4-0,6/1 кВ 2, 4 16;
25


Примечание: * — несущая жила провода марки ТОФЛЕКС СИПн-1, несущая жила провода марки ТОФЛЕКС СИПн-2 с изоляцией из светостабилизированного, не распространяющего горение сшитого полиэтилена
