Провода и кабели для подвижного состава
Провода на номинальное напряжение 1, 2, 3 и 4 кВ переменного тока частотой до 400 Гц (1.5, 3, 4.5, 6 кВ постоянного тока), предназначенны для фиксированного монтажа, монтажа при ограниченных перемещениях и присоединения к подвижным токоприемникам при внутренних и наружных присоединениях электрооборудования подвижного состава.
- Характеристики
- Конструкция и применение
- Марки
Технические характеристики
- Диапазон рабочих температур окружающей среды
- от –50 С до +70 С
- Электрическое сопротивление изоляции проводов при температуре 20 С
- не менее 100 МОм
- Длительно допустимая температура нагрева токопроводящей жилы
- 90 С
- Стойкость к внешним воздействующим факторам
- Стойкость к вибрации с частотой от 0,5 до 100,0 Гц с ускорением синусоидальных колебаний до 150 м/с2.
- Провода выдерживают многократные удары с пиковым ударным ускорением до 150 м/с2 и частотой 120 ударов в минуту.
- Общее количество ударов
- 12 000
- Длительность действия ударного ускорения
- (11 ± 4) мс
- Значение низшей резонансной частоты
- 60 Гц
- Стойкость к изгибам на угол ± 90 C при нормальных условиях
и температуре минус 50 С. - Стойкость к изгибам с одновременным закручиванием
при температуре минус 50 С. - Провода устойчивы к воздействию солнечной радиации.
- Провода устойчивы к воздействию смазочных масел
и дизельного топлива при температуре 100 С. - Провода устойчивы к динамическому абразивному воздействию пыли.
- Пожарная безопасность
- Провода не распространяют горение при групповой прокладке по категории А и соответствуют классу пожарной опасности П1б.8.1.2.1.
- Провода имеют низкое дымообразование при горении и тлении.
- Провода не содержат галогенов.
- Условия монтажа
- Монтаж проводов должен проводиться при температуре не ниже минус 15 С, при этом радиус монтажных изгибов не должен быть менее трех номинальных наружных диаметров провода.
- Радиус изгиба проводов при эксплуатации должен быть не менее пяти номинальных наружных диаметров провода.
- Допускается монтаж с отключением и подключением при отсутствии ударов провода марки ППсПТнг(А)-HF
к токоприемникам при плавном изгибе на радиус, равный пятикратному номинальному наружному диаметру провода,
при температуре минус 50 С. - Надежность
- Срок службы проводов, предназначенных для фиксированного монтажа и монтажа при ограниченных перемещениях — не менее 30 лет, для присоединения к подвижным токоприемникам — не менее 16 лет, при токовых нагрузках и температуре окружающей среды в соответствии.
- Гарантийный срок эксплуатации — 2,5 года со дня ввода проводов в эксплуатацию.
Применение
Провода на номинальное напряжение 1, 2, 3 и 4 кВ переменного тока частотой до 400 Гц (1.5, 3, 4.5, 6 кВ постоянного тока), предназначенны для фиксированного монтажа, монтажа при ограниченных перемещениях и присоединения к подвижным токоприемникам при внутренних и наружных присоединениях электрооборудования подвижного состава.

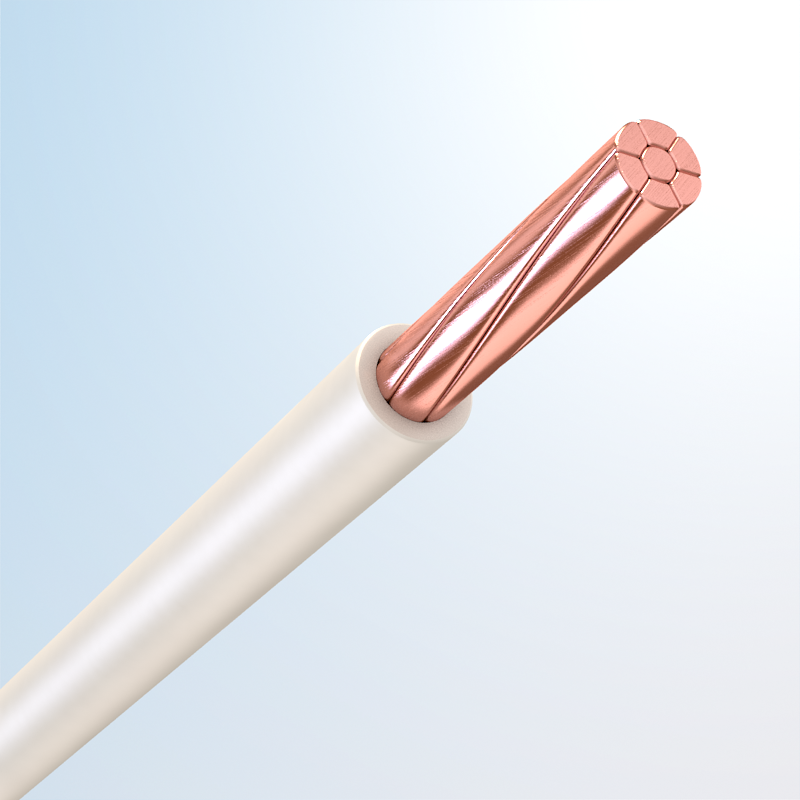

Провод установочный, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката

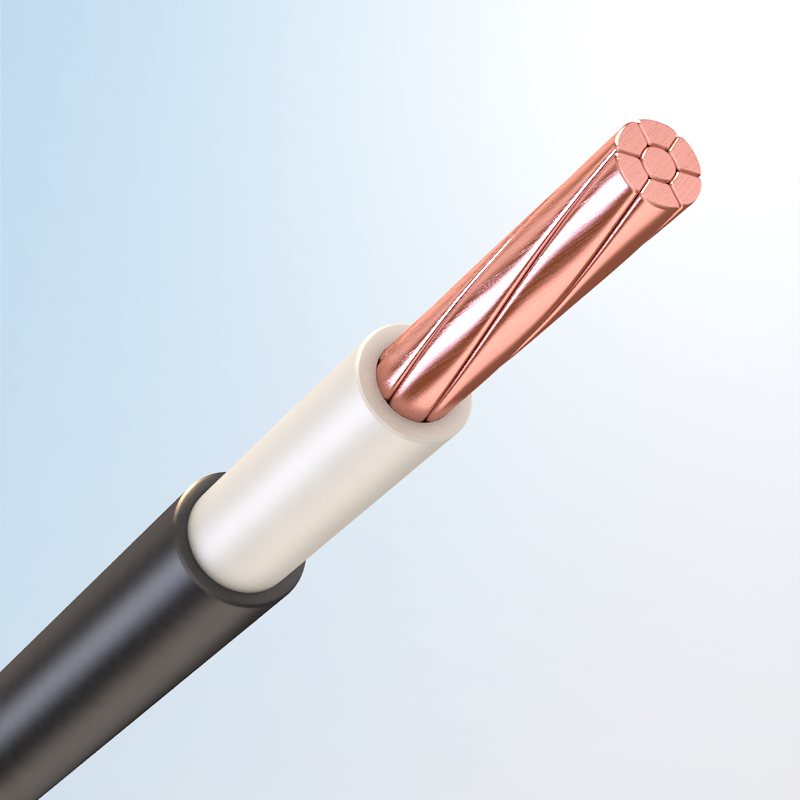

Провод установочный, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката
Провод установочный, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
Провод установочный, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из хладостойкого поливинилхлоридного пластиката
Провод установочный, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, пониженной пожарной опасности, с низким дымо- и газовыделением
Провод установочный, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, хладостойкого
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката
Провод установочный гибкий, с токопроводящими жилами из медных луженых проволок, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из хладостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из хладостойкого поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из хладостойкого поливинилхлоридного пластиката
Провод установочный гибкий, с токопроводящими жилами из медных луженых проволок, с изоляцией из поливинилхлоридного пластиката
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, пониженной пожарной опасности, с низким дымо- и газовыделением
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, хладостойкого пониженной пожарной опасности, с низким дымо- и газовыделением
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, хладостойкого
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из полимерной композиции, не содержащей галогенов, пониженной пожарной опасности, не содержащей галогенов
Провод установочный гибкий, с медными токопроводящими жилами, с изоляцией из полимерной композиции, не содержащей галогенов, с наружной оболочкой из полимерной композиции пониженной пожарной опасности, не содержащей галогенов
Провод установочный, с медными токопроводящими жилами, с изоляцией из полимерной композиции, не содержащей галогенов, пониженной пожарной опасности, не содержащей галогенов
Провод установочный, с медными токопроводящими жилами, с изоляцией из полимерной композиции, не содержащей галогенов, с наружной оболочкой из полимерной композиции пониженной пожарной опасности, не содержащей галогенов
Кабель для электрических установок гибкий, с медными токопроводящими жилами, с изоляцией из полимерной композиции, не содержащей галогенов, с наружной оболочкой из полимерной композиции пониженной пожарной опасности, не содержащей галогенов

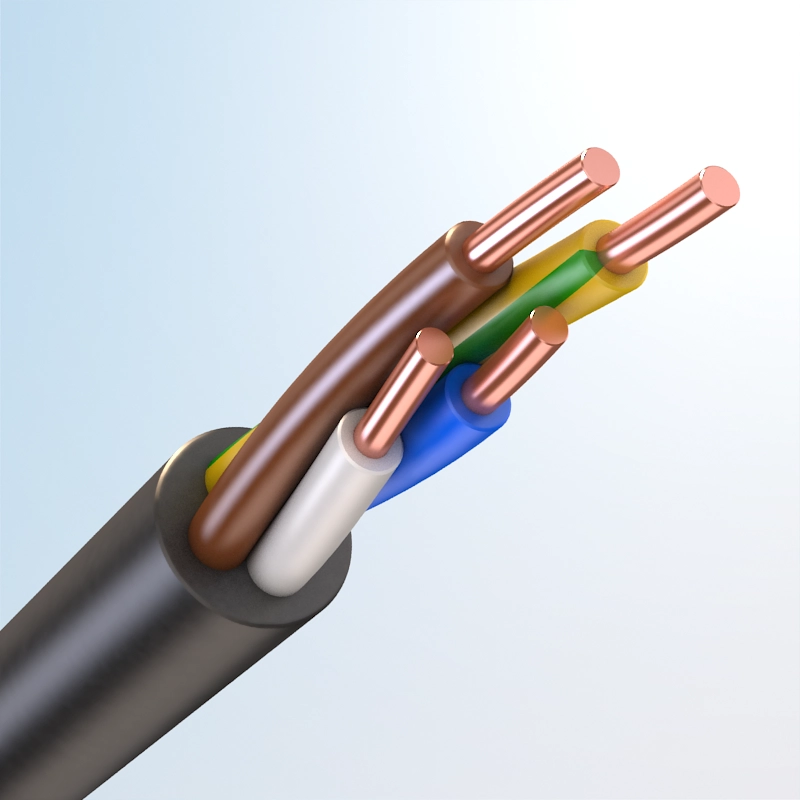

Кабель для электрических установок, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката
Кабель для электрических установок, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
Кабель для электрических установок, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из хладостойкого поливинилхлоридного пластиката
Кабель для электрических установок гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением
Кабель для электрических установок гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения
Кабель для электрических установок гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из хладостойкого поливинилхлоридного пластиката
Кабель для электрических установок гибкий, с медными токопроводящими жилами, с изоляцией из полимерной композиции, не содержащей галогенов, с наружной оболочкой из полимерной композиции пониженной пожарной опасности, не содержащей галогенов
Кабель для электрических установок гибкий, с медными токопроводящими жилами, с изоляцией из поливинилхлоридного пластиката, с наружной оболочкой из поливинилхлоридного пластиката
